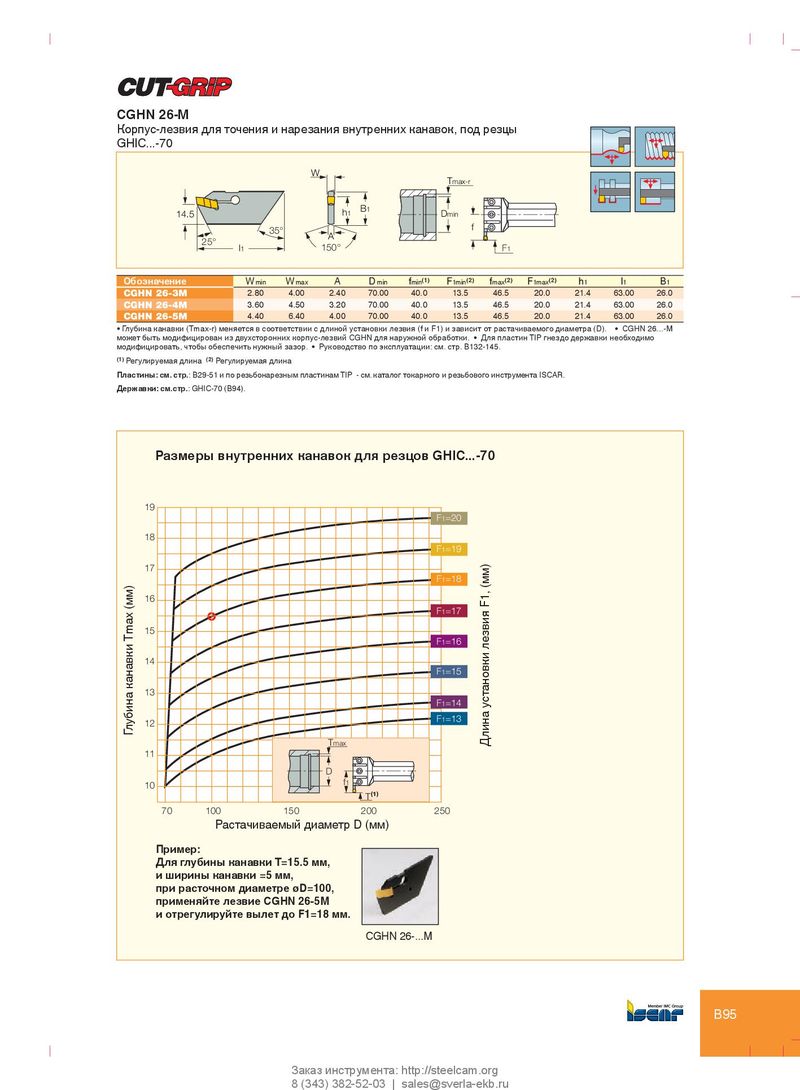

Каталог Iscar токарный инструмент для нарезания канавок - страница 104

GHIC-70 CGHN 26-M Корпус-лезвия для точения и нарезания внутренних канавок, под резцы GHIC...-70 W Tmax-r B1 14.5 h1 Dmin f 35° A 25° l1 150° F1 Обозначение W min W max A D min f min (1) F 1min (2) f max (2) F 1max (2) h 1 l 1 B 1 CGHN 26-3M 2.80 4.00 2.40 70.00 40.0 13.5 46.5 20.0 21.4 63.00 26.0 CGHN 26-4M 3.60 4.50 3.20 70.00 40.0 13.5 46.5 20.0 21.4 63.00 26.0 CGHN 26-5M 4.40 6.40 4.00 70.00 40.0 13.5 46.5 20.0 21.4 63.00 26.0 • Глубина канавки (Tmax-r) меняется в соответствии с длиной установки лезвия (f и F1) и зависит от растачиваемого диаметра (D). • CGHN 26...-M может быть модифицирован из двухсторонних корпус-лезвий CGHN для наружной обработки. • Для пластин TIP гнездо державки необходимо модифицировать, чтобы обеспечить нужный зазор. • Руководство по эксплуатации: см. стр. B132-145. (1) Регулируемая длина (2) Регулируемая длина Пластины: см. стр.: B29-51 и по резьбонарезным пластинам TIP - см. каталог токарного и резьбового инструмента ISCAR. Державки: см.стр.: GHIC-70 (B94). Размеры внутренних канавок для резцов GHIC...-70 GHIC-85 19 F1=20 18 F1=19 17 F1=18 16 F1=17 15 F1=16 14 F1=15 13 F1=14 F1=13 12 Глубина канавки Tmax (мм) Tmax Длина установки лезвия F1, (мм) 11 D f1 10 (1) T 70 100 150 200 250 Растачиваемый диаметр D (мм) Пример: Для глубины канавки T=15.5 мм, и ширины канавки =5 мм, при расточном диаметре øD=100, применяйте лезвие CGHN 26-5M и отрегулируйте вылет до F1=18 мм. CGHN 26-...M B95 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
