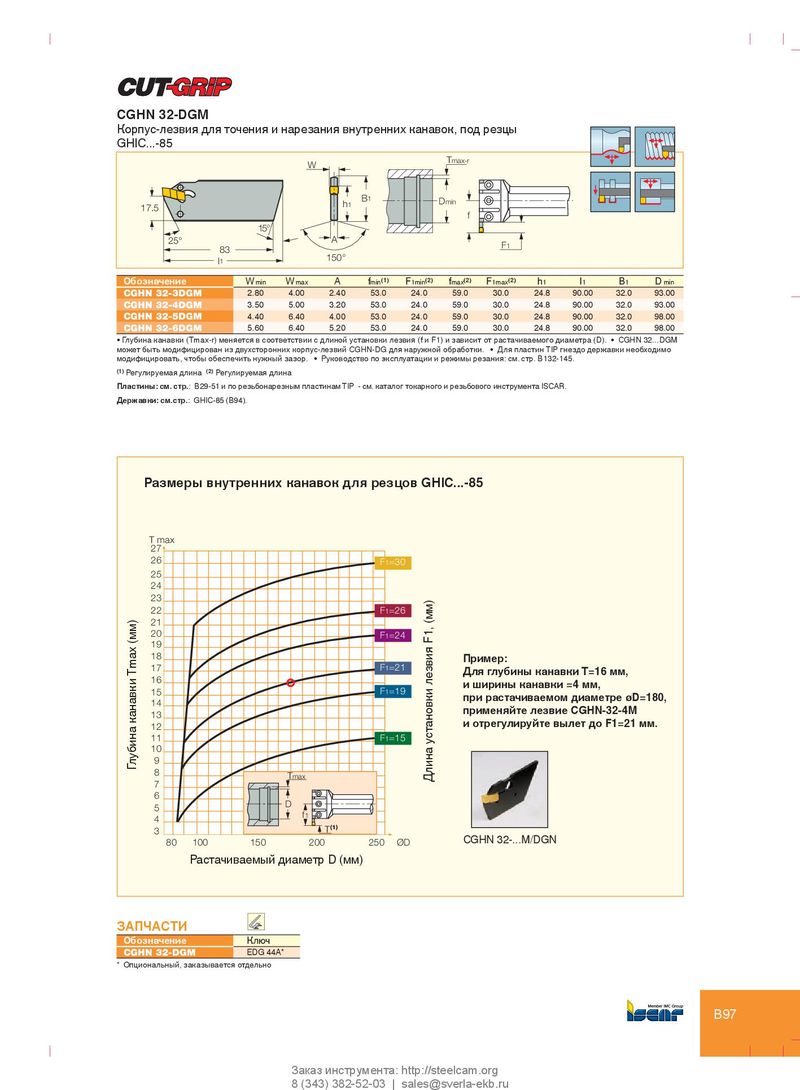

Каталог Iscar токарный инструмент для нарезания канавок - страница 106

CGHN 32-M CGHN 32-DGM Корпус-лезвия для точения и нарезания внутренних канавок, под резцы GHIC...-85 (с самозажимом) Tmax-r W B 1 h 1 Dmin 17.5 f 15° 25° A F1 83 l 1 150° Обозначение W min W max A f min (1) F 1min (2) f max (2) F 1max (2) h 1 l 1 B 1 D min CGHN 32-3DGM 2.80 4.00 2.40 53.0 24.0 59.0 30.0 24.8 90.00 32.0 93.00 CGHN 32-4DGM 3.50 5.00 3.20 53.0 24.0 59.0 30.0 24.8 90.00 32.0 93.00 CGHN 32-5DGM 4.40 6.40 4.00 53.0 24.0 59.0 30.0 24.8 90.00 32.0 98.00 CGHN 32-6DGM 5.60 6.40 5.20 53.0 24.0 59.0 30.0 24.8 90.00 32.0 98.00 • Глубина канавки (Tmax-r) меняется в соответствии с длиной установки лезвия (f и F1) и зависит от растачиваемого диаметра (D). • CGHN 32...DGM может быть модифицирован из двухсторонних корпус-лезвий CGHN-DG для наружной обработки. • Для пластин TIP гнездо державки необходимо модифицировать, чтобы обеспечить нужный зазор. • Руководство по эксплуатации и режимы резания: см. стр. B132-145. (1) Регулируемая длина (2) Регулируемая длина Пластины: см. стр.: B29-51 и по резьбонарезным пластинам TIP - см. каталог токарного и резьбового инструмента ISCAR. Державки: см.стр.: GHIC-85 (B94). Размеры внутренних канавок для резцов GHIC...-85 T max 27 26 F1=30 25 24 23 22 F1=26 21 20 F1=24 19 18 Пример: 17 F1=21 Для глубины канавки T=16 мм, 16 и ширины канавки =4 мм, 15 F1=19 при растачиваемом диаметре øD=180, 14 применяйте лезвие CGHN-32-4M 13 12 и отрегулируйте вылет до F1=21 мм. 11 F1=15 10 9 Глубина канавки Tmax (мм) 8 Tmax Длина установки лезвия F1, (мм) 7 6 D 5 f1 4 (1) 3 T 80 100 150 200 250 ØD CGHN 32-...M/DGN Растачиваемый диаметр D (мм) ЗАПЧАСТИ Обозначение Ключ CGHN 32-DGM EDG 44A* * Опциональный, заказывается отдельно B97 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
