Каталог Iscar резьбонарезные фрезы - страница 53

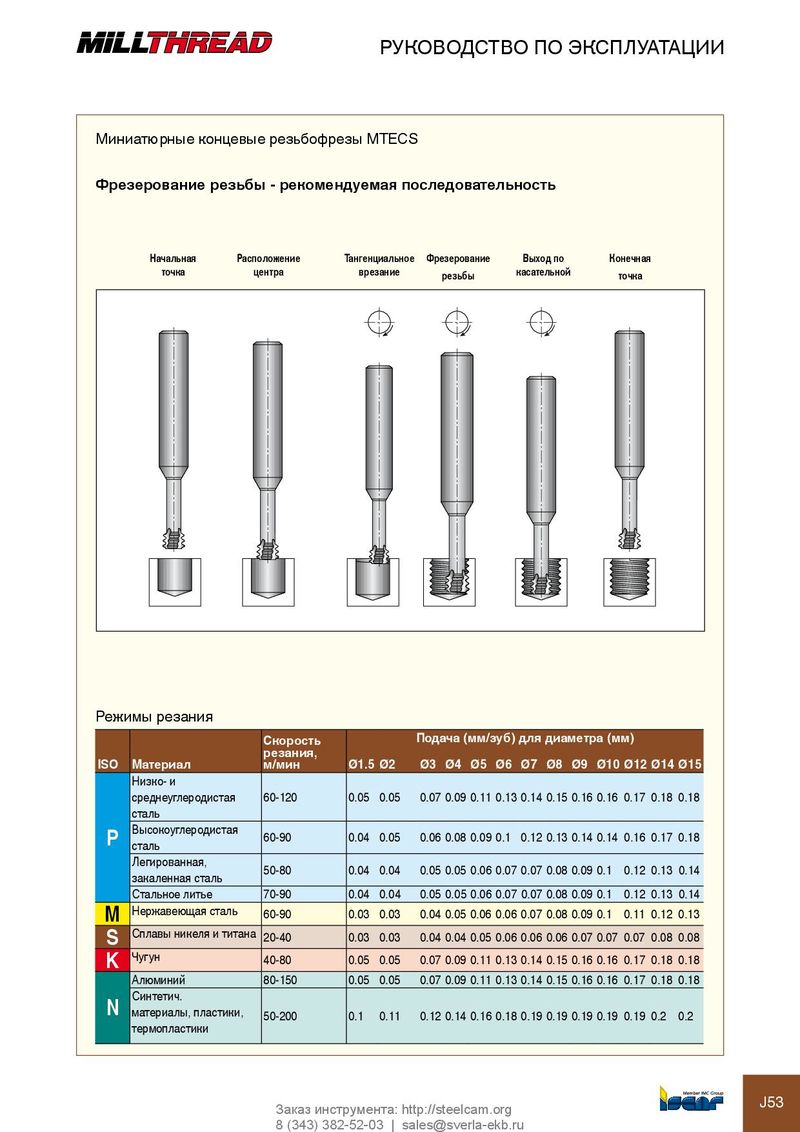

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Миниатюрные концевые резьбофрезы MTECS Фрезерование резьбы - рекомендуемая последовательность Начальная Расположение Тангенциальное Фрезерование Выход по Конечная точка центра врезание резьбы касательной точка Режимы резания Скорость Подача (мм/зуб) для диаметра (мм) резания, ISO Материал м/мин Ø1.5 Ø2 Ø3 Ø4 Ø5 Ø6 Ø7 Ø8 Ø9 Ø10 Ø12 Ø14 Ø15 Низко- и среднеуглеродистая 60-120 0.05 0.05 0.07 0.09 0.11 0.13 0.14 0.15 0.16 0.16 0.17 0.18 0.18 сталь Высокоуглеродистая P 60-90 0.04 0.05 0.06 0.08 0.09 0.1 0.12 0.13 0.14 0.14 0.16 0.17 0.18 сталь Легированная, 50-80 0.04 0.04 0.05 0.05 0.06 0.07 0.07 0.08 0.09 0.1 0.12 0.13 0.14 закаленная сталь Стальное литье 70-90 0.04 0.04 0.05 0.05 0.06 0.07 0.07 0.08 0.09 0.1 0.12 0.13 0.14 Нержавеющая сталь M 60-90 0.03 0.03 0.04 0.05 0.06 0.06 0.07 0.08 0.09 0.1 0.11 0.12 0.13 Сплавы никеля и титана S 20-40 0.03 0.03 0.04 0.04 0.05 0.06 0.06 0.06 0.07 0.07 0.07 0.08 0.08 Чугун K 40-80 0.05 0.05 0.07 0.09 0.11 0.13 0.14 0.15 0.16 0.16 0.17 0.18 0.18 Алюминий 80-150 0.05 0.05 0.07 0.09 0.11 0.13 0.14 0.15 0.16 0.16 0.17 0.18 0.18 Синтетич. N материалы, пластики, 50-200 0.1 0.11 0.12 0.14 0.16 0.18 0.19 0.19 0.19 0.19 0.19 0.2 0.2 термопластики J53 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
