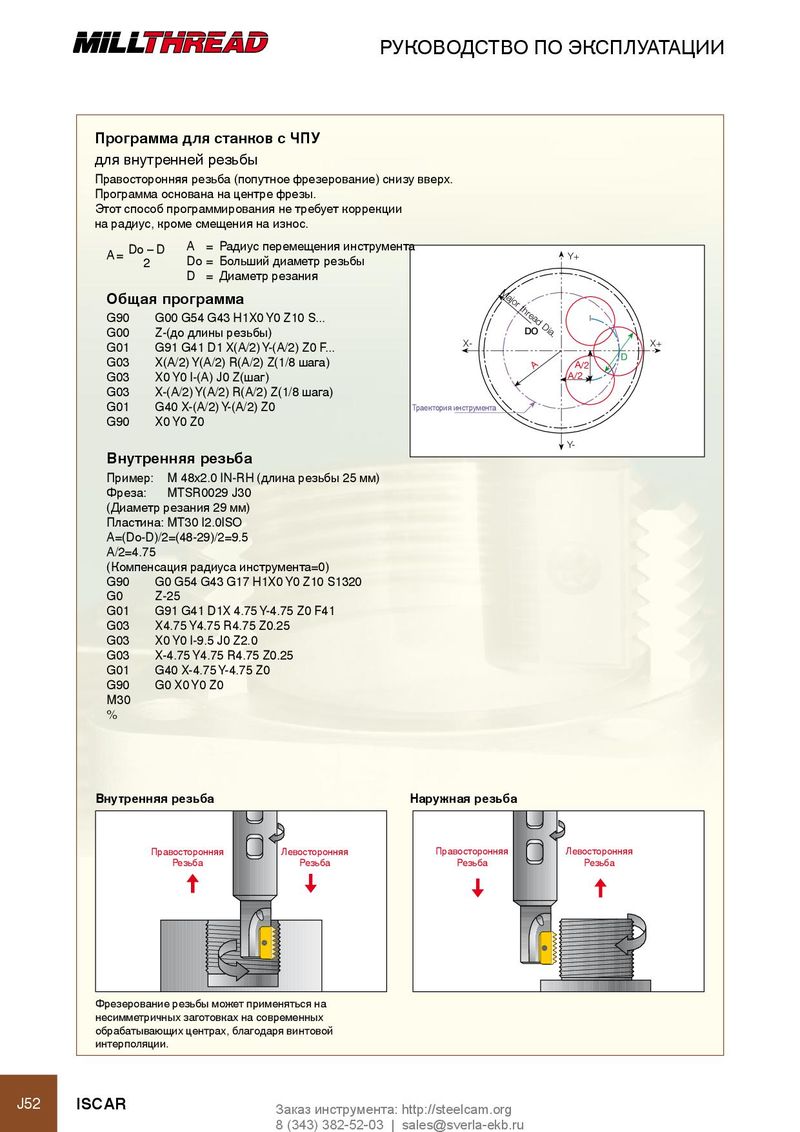

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Программа для станков с чПу для внутренней резьбы Правосторонняя резьба (попутное фрезерование) снизу вверх. Программа основана на центре фрезы. Этот способ программирования не требует коррекции на радиус, кроме смещения на износ. Do – D A = Радиус перемещения инструмента A = Y+ 2 Do = Больший диаметр резьбы D = Диаметр резания Major thread Dia. Общая программа G90 G00 G54 G43 H1X0 Y0 Z10 S... G00 Z-(до длины резьбы) DO X- X+ G01 G91 G41 D1 X(A/2) Y-(A/2) Z0 F... D G03 X(A/2) Y(A/2) R(A/2) Z(1/8 шага) A A/2 G03 X0 Y0 I-(A) J0 Z(шаг) A/2 G03 X-(A/2) Y(A/2) R(A/2) Z(1/8 шага) G01 G40 X-(A/2) Y-(A/2) Z0 Траектория инструмента Tool Path G90 X0 Y0 Z0 Y- Внутренняя резьба Пример: M 48x2.0 IN-RH (длина резьбы 25 мм) Фреза: MTSR0029 J30 (Диаметр резания 29 мм) Пластина: MT30 I2.0ISO A=(Do-D)/2=(48-29)/2=9.5 A/2=4.75 (Компенсация радиуса инструмента=0) G90 G0 G54 G43 G17 H1X0 Y0 Z10 S1320 G0 Z-25 G01 G91 G41 D1X 4.75 Y-4.75 Z0 F41 G03 X4.75 Y4.75 R4.75 Z0.25 G03 X0 Y0 I-9.5 J0 Z2.0 G03 X-4.75 Y4.75 R4.75 Z0.25 G01 G40 X-4.75 Y-4.75 Z0 G90 G0 X0 Y0 Z0 M30 % Внутренняя резьба Наружная резьба Правосторонняя Левосторонняя Правосторонняя Левосторонняя Резьба Резьба Резьба Резьба Фрезерование резьбы может применяться на несимметричных заготовках на современных обрабатывающих центрах, благодаря винтовой интерполяции. J52 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
