Каталог Iscar резьбонарезные фрезы - страница 54

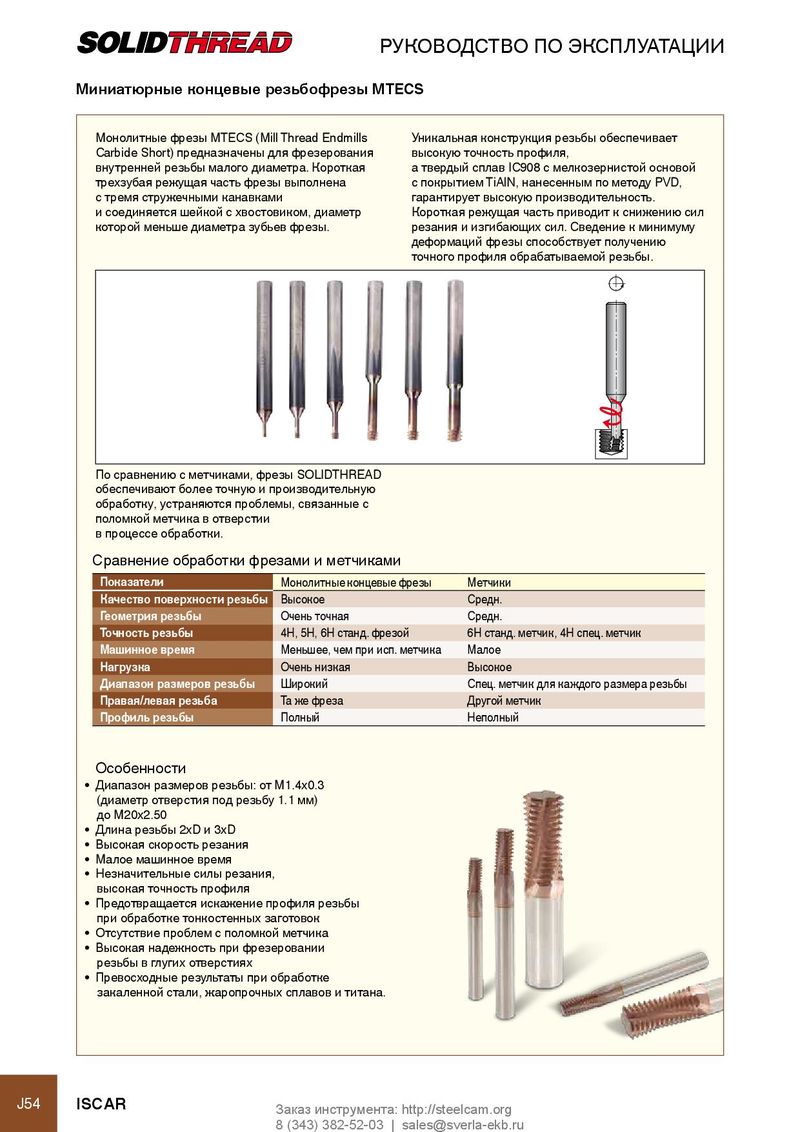

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Миниатюрные концевые резьбофрезы MTECS Монолитные фрезы MTECS (Mill Thread Endmills Уникальная конструкция резьбы обеспечивает Carbide Short) предназначены для фрезерования высокую точность профиля, внутренней резьбы малого диаметра. Короткая а твердый сплав IC908 с мелкозернистой основой трехзубая режущая часть фрезы выполнена с покрытием TiAlN, нанесенным по методу PVD, с тремя стружечными канавками гарантирует высокую производительность. и соединяется шейкой с хвостовиком, диаметр Короткая режущая часть приводит к снижению сил которой меньше диаметра зубьев фрезы. резания и изгибающих сил. Сведение к минимуму деформаций фрезы способствует получению точного профиля обрабатываемой резьбы. По сравнению с метчиками, фрезы SOLIDTHREAD обеспечивают более точную и производительную обработку, устраняются проблемы, связанные с поломкой метчика в отверстии в процессе обработки. Сравнение обработки фрезами и метчиками Показатели Монолитные концевые фрезы Метчики Качество поверхности резьбы Высокое Средн. Геометрия резьбы Очень точная Средн. Точность резьбы 4H, 5H, 6H станд. фрезой 6H станд. метчик, 4H спец. метчик Машинное время Меньшее, чем при исп. метчика Малое Нагрузка Очень низкая Высокое диапазон размеров резьбы Широкий Спец. метчик для каждого размера резьбы Правая/левая резьба Та же фреза Другой метчик Профиль резьбы Полный Неполный Особенности • Диапазон размеров резьбы: от M1.4x0.3 (диаметр отверстия под резьбу 1.1 мм) до M20x2.50 • Длина резьбы 2xD и 3xD • Высокая скорость резания • Малое машинное время • Незначительные силы резания, высокая точность профиля • Предотвращается искажение профиля резьбы при обработке тонкостенных заготовок • Отсутствие проблем с поломкой метчика • Высокая надежность при фрезеровании резьбы в глугих отверстиях • Превосходные результаты при обработке закаленной стали, жаропрочных сплавов и титана. J54 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
