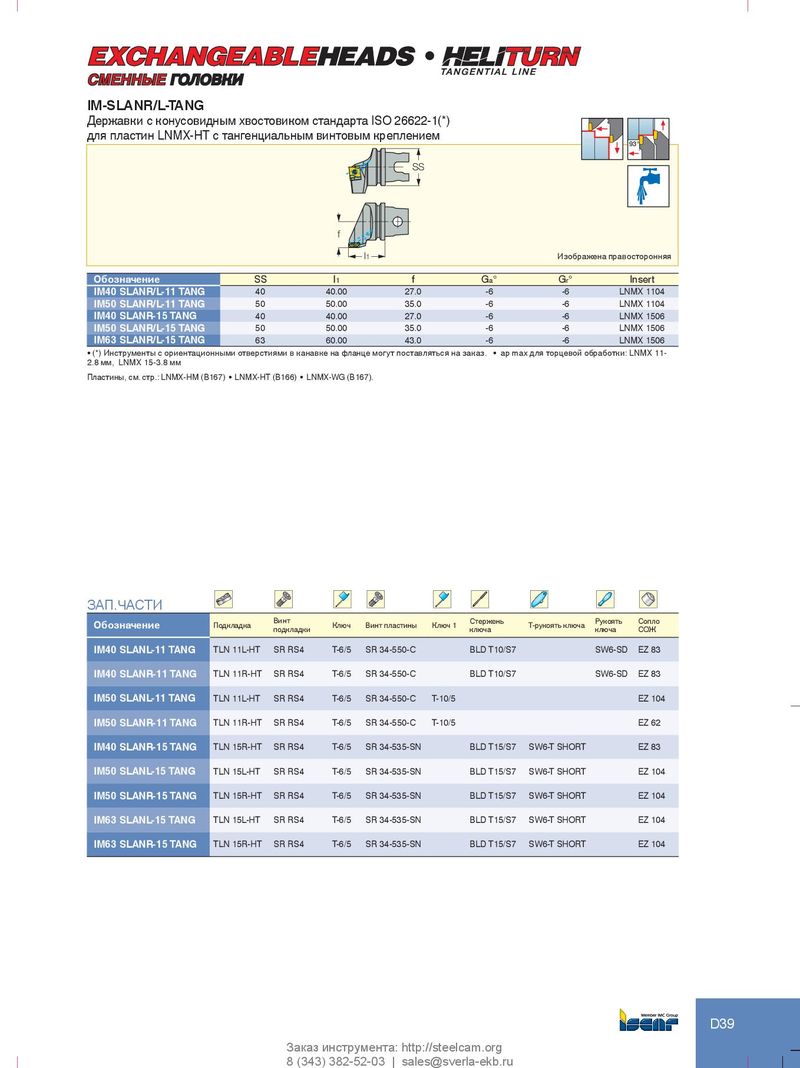

l СМЕННЫЕ ГОЛОВКИ IM-SLANR/L-TANG Державки с конусовидным хвостовиком стандарта ISO 26622-1(*) для пластин LNMX-HT с тангенциальным винтовым креплением 93° SS f l1 Изображена правосторонняя Обозначение SS l1 f Ga° Gr° Insert IM40 SLANR/L-11 TANG 40 40.00 27.0 -6 -6 LNMX 1104 IM50 SLANR/L-11 TANG 50 50.00 35.0 -6 -6 LNMX 1104 IM40 SLANR-15 TANG 40 40.00 27.0 -6 -6 LNMX 1506 IM50 SLANR/L-15 TANG 50 50.00 35.0 -6 -6 LNMX 1506 IM63 SLANR/L-15 TANG 63 60.00 43.0 -6 -6 LNMX 1506 • (*) Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. • ap max для торцевой обработки: LNMX 11- 2.8 мм, LNMX 15-3.8 мм Пластины, см. стр.: LNMX‑HM (B167) • LNMX‑HT (B166) • LNMX‑WG (B167). ЗАП.ЧАСТИ Обозначение Подкладка Винт Ключ Винт пластины Ключ 1 Стержень T-рукоять ключа Рукоять Сопло подкладки ключа ключа СОЖ IM40 SLANL-11 TANG TLN 11L-HT SR RS4 T-6/5 SR 34-550-C BLD T10/S7 SW6-SD EZ 83 IM40 SLANR-11 TANG TLN 11R-HT SR RS4 T-6/5 SR 34-550-C BLD T10/S7 SW6-SD EZ 83 IM50 SLANL-11 TANG TLN 11L-HT SR RS4 T-6/5 SR 34-550-C T-10/5 EZ 104 IM50 SLANR-11 TANG TLN 11R-HT SR RS4 T-6/5 SR 34-550-C T-10/5 EZ 62 IM40 SLANR-15 TANG TLN 15R-HT SR RS4 T-6/5 SR 34-535-SN BLD T15/S7 SW6-T SHORT EZ 83 IM50 SLANL-15 TANG TLN 15L-HT SR RS4 T-6/5 SR 34-535-SN BLD T15/S7 SW6-T SHORT EZ 104 IM50 SLANR-15 TANG TLN 15R-HT SR RS4 T-6/5 SR 34-535-SN BLD T15/S7 SW6-T SHORT EZ 104 IM63 SLANL-15 TANG TLN 15L-HT SR RS4 T-6/5 SR 34-535-SN BLD T15/S7 SW6-T SHORT EZ 104 IM63 SLANR-15 TANG TLN 15R-HT SR RS4 T-6/5 SR 34-535-SN BLD T15/S7 SW6-T SHORT EZ 104 D39 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
