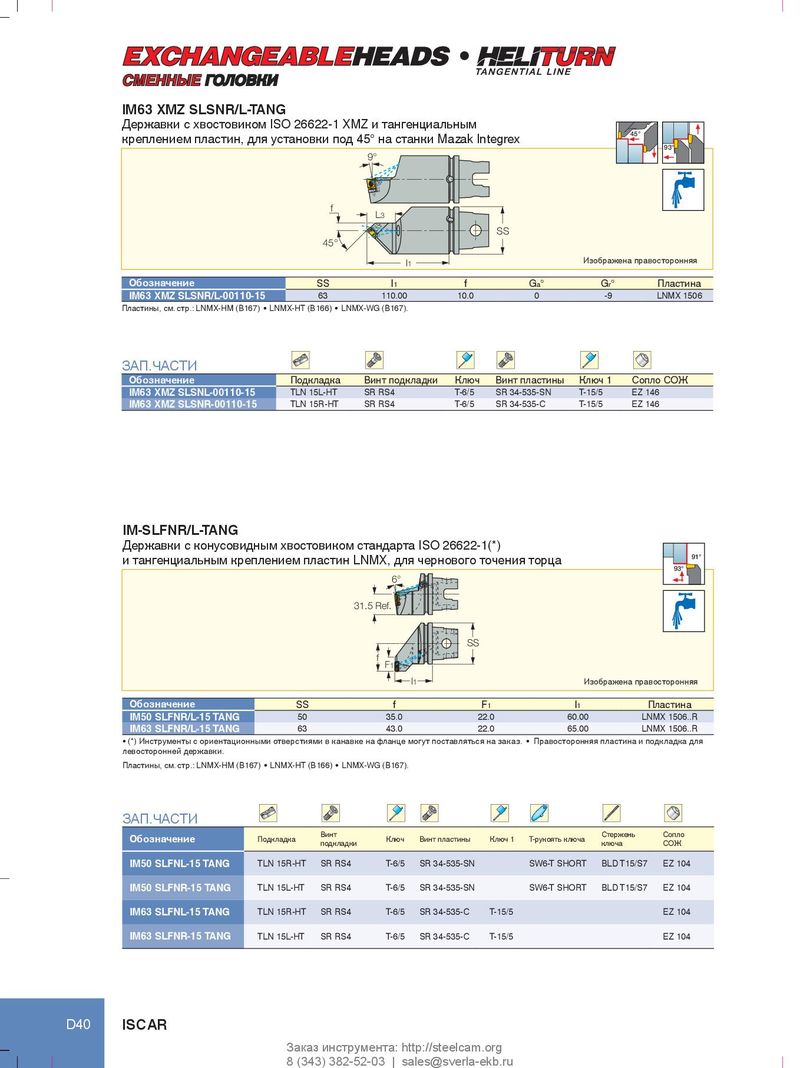

l СМЕННЫЕ ГОЛОВКИ IM63 XMZ SLSNR/L-TANG Державки с хвостовиком ISO 26622-1 XMZ и тангенциальным креплением пластин, для установки под 45° на станки Mazak Integrex 45° 93° 9° f L3 SS 45° l1 Изображена правосторонняя Обозначение SS l1 f Ga° Gr° Пластина IM63 XMZ SLSNR/L-00110-15 63 110.00 10.0 0 -9 LNMX 1506 Пластины, см. стр.: LNMX‑HM (B167) • LNMX‑HT (B166) • LNMX‑WG (B167). ЗАП.ЧАСТИ Обозначение Подкладка Винт подкладки Ключ Винт пластины Ключ 1 Сопло СОЖ IM63 XMZ SLSNL-00110-15 TLN 15L-HT SR RS4 T-6/5 SR 34-535-SN T-15/5 EZ 146 IM63 XMZ SLSNR-00110-15 TLN 15R-HT SR RS4 T-6/5 SR 34-535-C T-15/5 EZ 146 IM-SLFNR/L-TANG Державки с конусовидным хвостовиком стандарта ISO 26622-1(*) и тангенциальным креплением пластин LNMX, для чернового точения торца 91° 93° 6° 31.5 Ref. SS f F1 l1 Изображена правосторонняя Обозначение SS f F1 l1 Пластина IM50 SLFNR/L-15 TANG 50 35.0 22.0 60.00 LNMX 1506..R IM63 SLFNR/L-15 TANG 63 43.0 22.0 65.00 LNMX 1506..R • (*) Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. • Правосторонняя пластина и подкладка для левосторонней державки. Пластины, см. стр.: LNMX‑HM (B167) • LNMX‑HT (B166) • LNMX‑WG (B167). ЗАП.ЧАСТИ Обозначение Подкладка Винт Ключ Винт пластины Ключ 1 T-рукоять ключа Стержень Сопло подкладки ключа СОЖ IM50 SLFNL-15 TANG TLN 15R-HT SR RS4 T-6/5 SR 34-535-SN SW6-T SHORT BLD T15/S7 EZ 104 IM50 SLFNR-15 TANG TLN 15L-HT SR RS4 T-6/5 SR 34-535-SN SW6-T SHORT BLD T15/S7 EZ 104 IM63 SLFNL-15 TANG TLN 15R-HT SR RS4 T-6/5 SR 34-535-C T-15/5 EZ 104 IM63 SLFNR-15 TANG TLN 15L-HT SR RS4 T-6/5 SR 34-535-C T-15/5 EZ 104 D40 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
