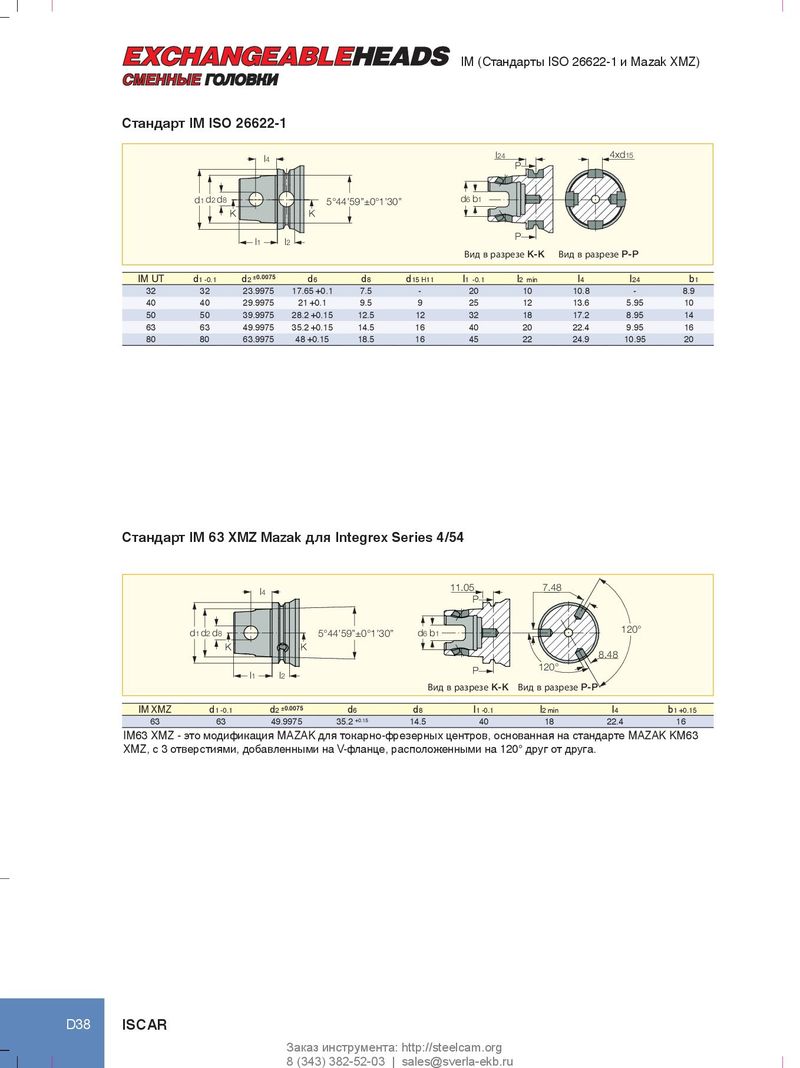

IM (Стандарты ISO 26622-1 и Mazak XMZ) СМЕННЫЕ ГОЛОВКИ Стандарт IM ISO 26622-1 l4 l24 4xd15 P d1 d2 d8 5°44’59”±0°1’30” d6 b1 K K l1 l2 P Вид в разрезе K-K Вид в разрезе P-P IM UT d1 -0.1 d2 ±0.0075 d6 d8 d15 H11 l1 -0.1 l2 min l4 l24 b1 32 32 23.9975 17.65 +0.1 7.5 - 20 10 10.8 - 8.9 40 40 29.9975 21 +0.1 9.5 9 25 12 13.6 5.95 10 50 50 39.9975 28.2 +0.15 12.5 12 32 18 17.2 8.95 14 63 63 49.9975 35.2 +0.15 14.5 16 40 20 22.4 9.95 16 80 80 63.9975 48 +0.15 18.5 16 45 22 24.9 10.95 20 Стандарт IM 63 XMZ Mazak для Integrex Series 4/54 l4 11.05 7.48 P d1 d2 d8 5°44’59”±0°1’30” d6 b1 120° K K 8.48 l1 l2 P 120° Вид в разрезе K-K Вид в разрезе P-P IM XMZ d1 -0.1 d2 ±0.0075 d6 d8 l1 -0.1 l2 min l4 b1 +0.15 63 63 49.9975 35.2 +0.15 14.5 40 18 22.4 16 IM63 XMZ - это модификация MAZAK для токарно-фрезерных центров, основанная на стандарте MAZAK KM63 XMZ, с 3 отверстиями, добавленными на V-фланце, расположенными на 120° друг от друга. D38 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
