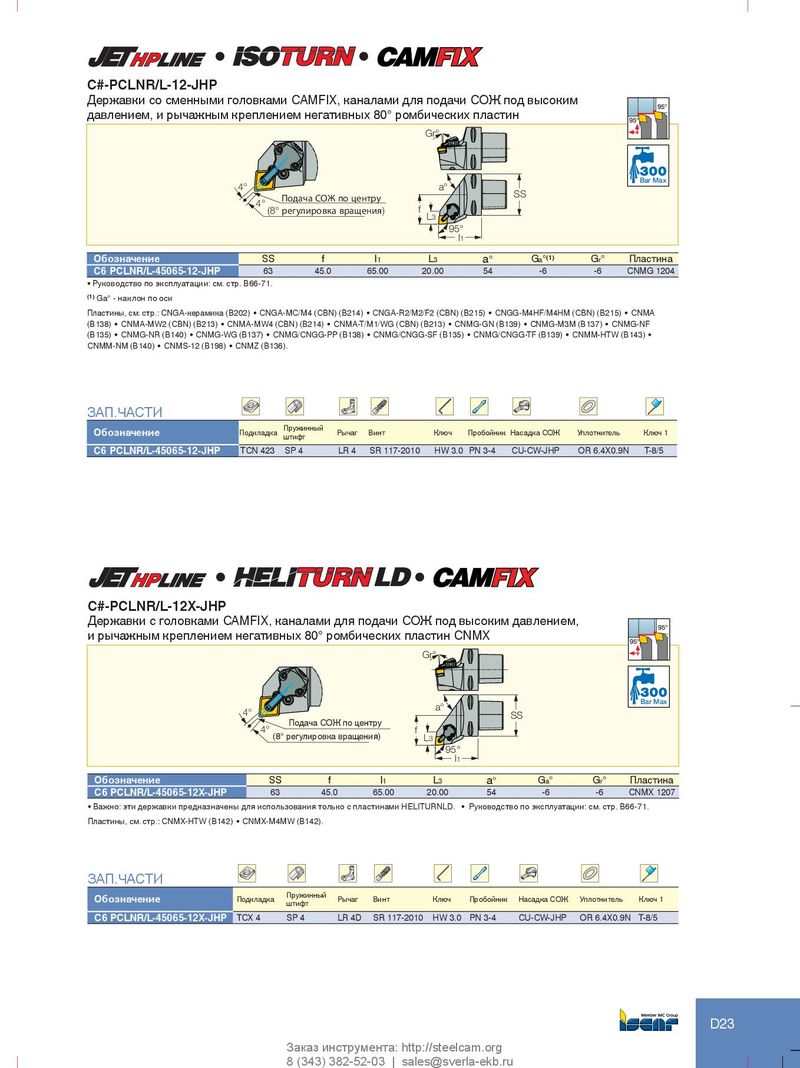

l l C#-PCLNR/L-12-JHP Державки со сменными головками CAMFIX, каналами для подачи СОЖ под высоким 95° давлением, и рычажным креплением негативных 80° ромбических пластин 95° Gr° 4° a° Bar Max Подача СОЖ по центру SS 4° (8° регулировка вращения) f L3 95° l1 Обозначение SS f l1 L3 a° Ga°(1) Gr° Пластина C6 PCLNR/L-45065-12-JHP 63 45.0 65.00 20.00 54 -6 -6 CNMG 1204 • Руководство по эксплуатации: см. стр. B66-71. (1) Ga° - наклон по оси Пластины, см. стр.: CNGA‑керамика (B202) • CNGA‑MC/M4 (CBN) (B214) • CNGA‑R2/M2/F2 (CBN) (B215) • CNGG‑M4HF/M4HM (CBN) (B215) • CNMA (B138) • CNMA‑MW2 (CBN) (B213) • CNMA‑MW4 (CBN) (B214) • CNMA‑T/M1/WG (CBN) (B213) • CNMG‑GN (B139) • CNMG‑M3M (B137) • CNMG‑NF (B135) • CNMG‑NR (B140) • CNMG‑WG (B137) • CNMG/CNGG‑PP (B138) • CNMG/CNGG‑SF (B135) • CNMG/CNGG‑TF (B139) • CNMM‑HTW (B143) • CNMM‑NM (B140) • CNMS‑12 (B198) • CNMZ (B136). ЗАП.ЧАСТИ Обозначение Подкладка Пружинный Рычаг Винт Ключ Пробойник Насадка СОЖ Уплотнитель Ключ 1 штифт C6 PCLNR/L-45065-12-JHP TCN 423 SP 4 LR 4 SR 117-2010 HW 3.0 PN 3-4 CU-CW-JHP OR 6.4X0.9N T-8/5 l l C#-PCLNR/L-12X-JHP Державки с головками CAMFIX, каналами для подачи СОЖ под высоким давлением, 95° и рычажным креплением негативных 80° ромбических пластин CNMX 95° Gr° a° Bar Max 4° SS 4° Подача СОЖ по центру f (8° регулировка вращения) L3 95° l1 Обозначение SS f l1 L3 a° Ga° Gr° Пластина C6 PCLNR/L-45065-12X-JHP 63 45.0 65.00 20.00 54 -6 -6 CNMX 1207 • Важно: эти державки предназначены для использования только с пластинами HELITURNLD. • Руководство по эксплуатации: см. стр. B66-71. Пластины, см. стр.: CNMX‑HTW (B142) • CNMX‑M4MW (B142). ЗАП.ЧАСТИ Обозначение Подкладка Пружинный Рычаг Винт Ключ Пробойник Насадка СОЖ Уплотнитель Ключ 1 штифт C6 PCLNR/L-45065-12X-JHP TCX 4 SP 4 LR 4D SR 117-2010 HW 3.0 PN 3-4 CU-CW-JHP OR 6.4X0.9N T-8/5 D23 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
