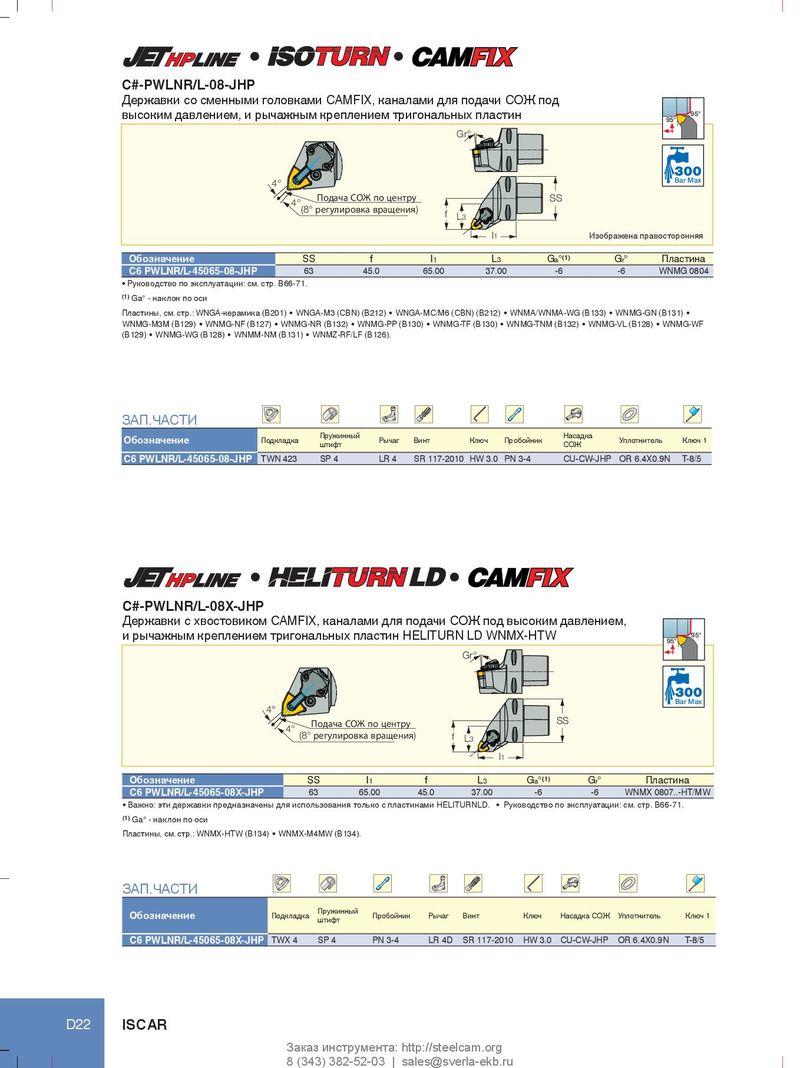

Каталог Iscar инструмент для нарезания резьбы - страница 107

l l C#-PWLNR/L-08-JHP Державки со сменными головками CAMFIX, каналами для подачи СОЖ под высоким давлением, и рычажным креплением тригональных пластин 95° 95° Gr° 4° Bar Max 4°(8° Подача СОЖ по центру SS регулировка вращения) f L3 l1 Изображена правосторонняя Обозначение SS f l1 L3 Ga°(1) Gr° Пластина C6 PWLNR/L-45065-08-JHP 63 45.0 65.00 37.00 -6 -6 WNMG 0804 • Руководство по эксплуатации: см. стр. B66-71. (1) Ga° - наклон по оси Пластины, см. стр.: WNGA‑керамика (B201) • WNGA‑M3 (CBN) (B212) • WNGA‑MC/M6 (CBN) (B212) • WNMA/WNMA‑WG (B133) • WNMG‑GN (B131) • WNMG‑M3M (B129) • WNMG‑NF (B127) • WNMG‑NR (B132) • WNMG‑PP (B130) • WNMG‑TF (B130) • WNMG‑TNM (B132) • WNMG‑VL (B128) • WNMG‑WF (B129) • WNMG‑WG (B128) • WNMM‑NM (B131) • WNMZ‑RF/LF (B126). ЗАП.ЧАСТИ Обозначение Подкладка Пружинный Рычаг Винт Ключ Пробойник Насадка Уплотнитель Ключ 1 штифт СОЖ C6 PWLNR/L-45065-08-JHP TWN 423 SP 4 LR 4 SR 117-2010 HW 3.0 PN 3-4 CU-CW-JHP OR 6.4X0.9N T-8/5 l l C#-PWLNR/L-08X-JHP Державки с хвостовиком CAMFIX, каналами для подачи СОЖ под высоким давлением, и рычажным креплением тригональных пластин HELITURN LD WNMX-HTW 95° 95° Gr° Bar Max 4° 4° Подача СОЖ по центру SS (8° регулировка вращения) f L3 l1 Обозначение SS l1 f L3 Ga°(1) Gr° Пластина C6 PWLNR/L-45065-08X-JHP 63 65.00 45.0 37.00 -6 -6 WNMX 0807..-HT/MW • Важно: эти державки предназначены для использования только с пластинами HELITURNLD. • Руководство по эксплуатации: см. стр. B66-71. (1) Ga° - наклон по оси Пластины, см. стр.: WNMX‑HTW (B134) • WNMX‑M4MW (B134). ЗАП.ЧАСТИ Обозначение Подкладка Пружинный Пробойник Рычаг Винт Ключ Насадка СОЖ Уплотнитель Ключ 1 штифт C6 PWLNR/L-45065-08X-JHP TWX 4 SP 4 PN 3-4 LR 4D SR 117-2010 HW 3.0 CU-CW-JHP OR 6.4X0.9N T-8/5 D22 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
