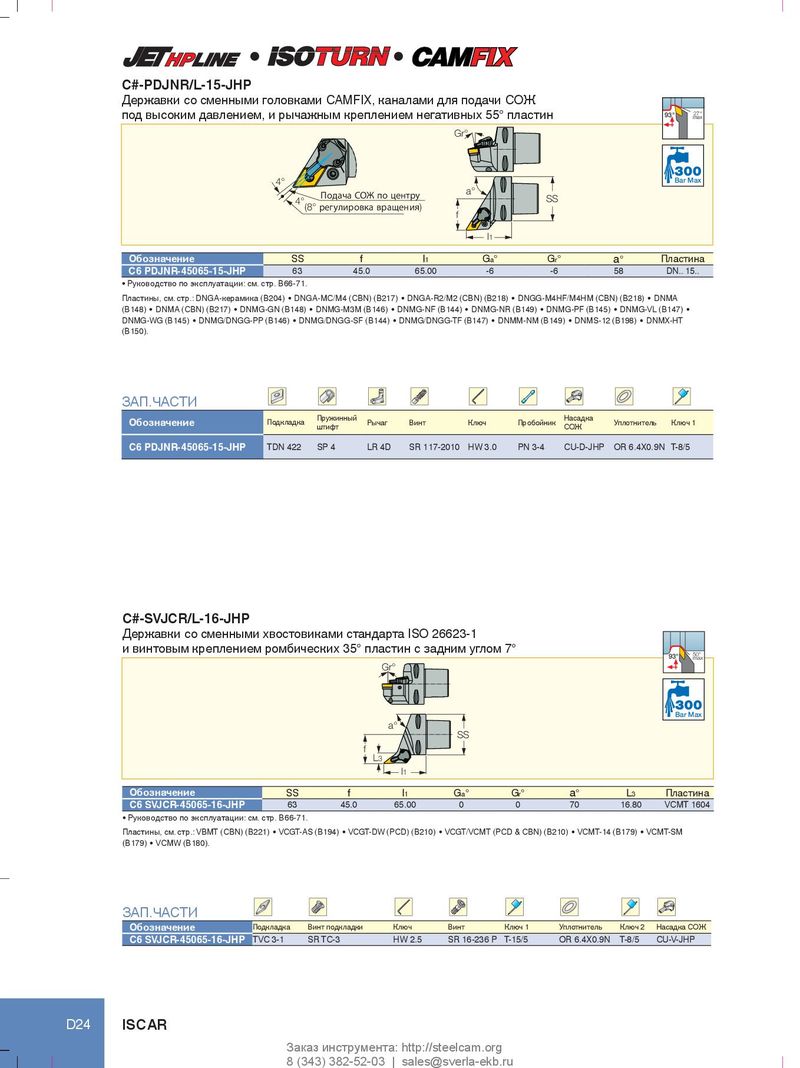

l l C#-PDJNR/L-15-JHP Державки со сменными головками CAMFIX, каналами для подачи СОЖ под высоким давлением, и рычажным креплением негативных 55° пластин 93° 27° max Gr° 4° Bar Max Подача СОЖ по центру a° SS 4°(8° регулировка вращения) f l1 Обозначение SS f l1 Ga° Gr° a° Пластина C6 PDJNR-45065-15-JHP 63 45.0 65.00 -6 -6 58 DN.. 15.. • Руководство по эксплуатации: см. стр. B66-71. Пластины, см. стр.: DNGA‑керамика (B204) • DNGA‑MC/M4 (CBN) (B217) • DNGA‑R2/M2 (CBN) (B218) • DNGG‑M4HF/M4HM (CBN) (B218) • DNMA (B148) • DNMA (CBN) (B217) • DNMG‑GN (B148) • DNMG‑M3M (B146) • DNMG‑NF (B144) • DNMG‑NR (B149) • DNMG‑PF (B145) • DNMG‑VL (B147) • DNMG‑WG (B145) • DNMG/DNGG‑PP (B146) • DNMG/DNGG‑SF (B144) • DNMG/DNGG‑TF (B147) • DNMM‑NM (B149) • DNMS‑12 (B198) • DNMX‑HT (B150). ЗАП.ЧАСТИ Обозначение Подкладка Пружинный Рычаг Винт Ключ Пробойник Насадка Уплотнитель Ключ 1 штифт СОЖ C6 PDJNR-45065-15-JHP TDN 422 SP 4 LR 4D SR 117-2010 HW 3.0 PN 3-4 CU-D-JHP OR 6.4X0.9N T-8/5 C#-SVJCR/L-16-JHP Державки со сменными хвостовиками стандарта ISO 26623-1 и винтовым креплением ромбических 35° пластин с задним углом 7° 93° 50° max Gr° Bar Max a° SS f L3 l1 Обозначение SS f l1 Ga° Gr° a° L3 Пластина C6 SVJCR-45065-16-JHP 63 45.0 65.00 0 0 70 16.80 VCMT 1604 • Руководство по эксплуатации: см. стр. B66-71. Пластины, см. стр.: VBMT (CBN) (B221) • VCGT‑AS (B194) • VCGT‑DW (PCD) (B210) • VCGT/VCMT (PCD & CBN) (B210) • VCMT‑14 (B179) • VCMT‑SM (B179) • VCMW (B180). ЗАП.ЧАСТИ Обозначение Подкладка Винт подкладки Ключ Винт Ключ 1 Уплотнитель Ключ 2 Насадка СОЖ C6 SVJCR-45065-16-JHP TVC 3-1 SR TC-3 HW 2.5 SR 16-236 P T-15/5 OR 6.4X0.9N T-8/5 CU-V-JHP D24 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
