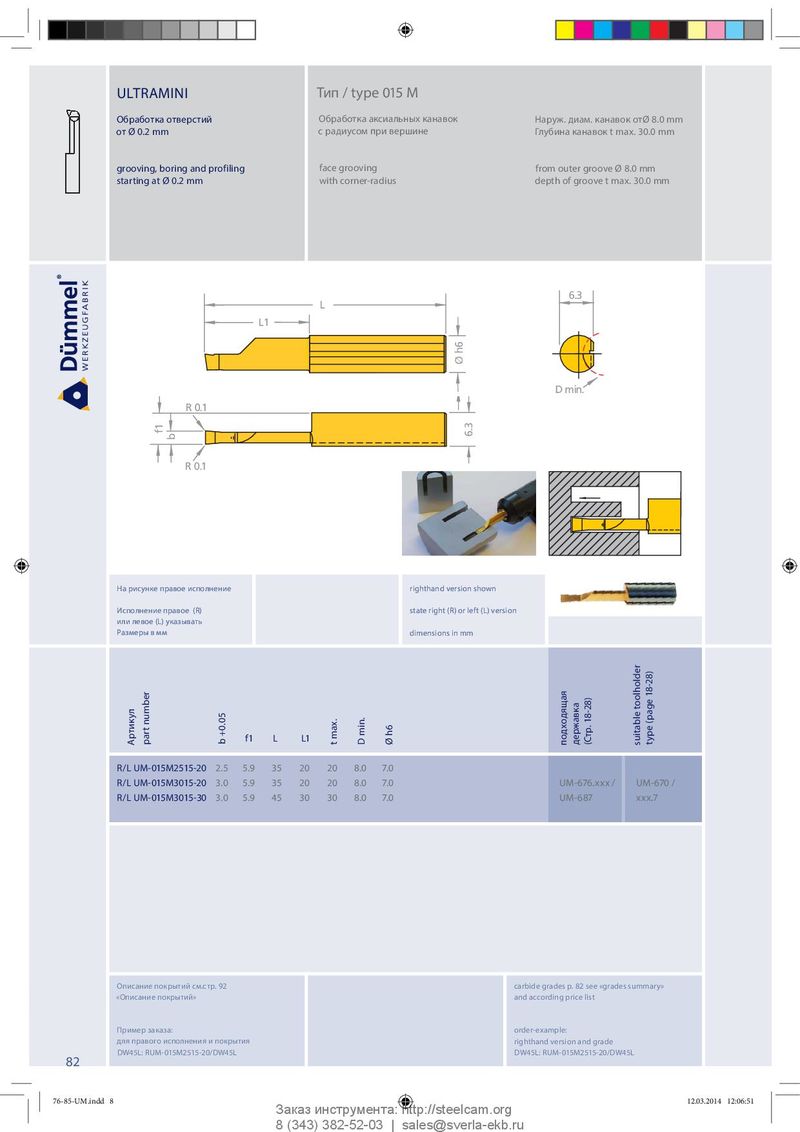

ULTRAMINI Тип / type 015 M Обработка отверстий Обработка аксиальных канавок Наруж. диам. канавок отØ 8.0 mm от Ø 0.2 mm с радиусом при вершине Глубина канавок t max. 30.0 mm grooving, boring and profiling face grooving from outer groove Ø 8.0 mm starting at Ø 0.2 mm with corner-radius depth of groove t max. 30.0 mm 6.3 L L1 Ø h6 R 0.1 D min. R 0.1 f1 b 6.3 R 0.1 На рисунке правое исполнение На рисунке правое исполнение righthand version shown righthand version shown Исполнение правое (R) Исполнение правое (R) state right (R) or left (L) version state right (R) or left (L) version или левое (L) указывать или левое (L) указывать Размеры в мм Размеры в мм dimensions in mm dimensions in mm h6 Артикул part number b +0.05 f1 L L1 t max. D min. Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-015M2515-20 2.5 5.9 35 20 20 8.0 7.0 R/L UM-015M3015-20 3.0 5.9 35 20 20 8.0 7.0 UM-676.xxx / UM-670 / R/L UM-015M3015-30 3.0 5.9 45 30 30 8.0 7.0 UM-687 xxx.7 Описание покрытий см.стр. 92 carbide grades p. 82 see «grades summary» «Описание покрытий» and according price list Пример заказа: order-example: для правого исполнения и покрытия righthand version and grade DW45L: RUM-015M2515-20/DW45L DW45L: RUM-015M2515-20/DW45L 82 76-85-UM.indd 8 12.03.2014 12:06:51 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
