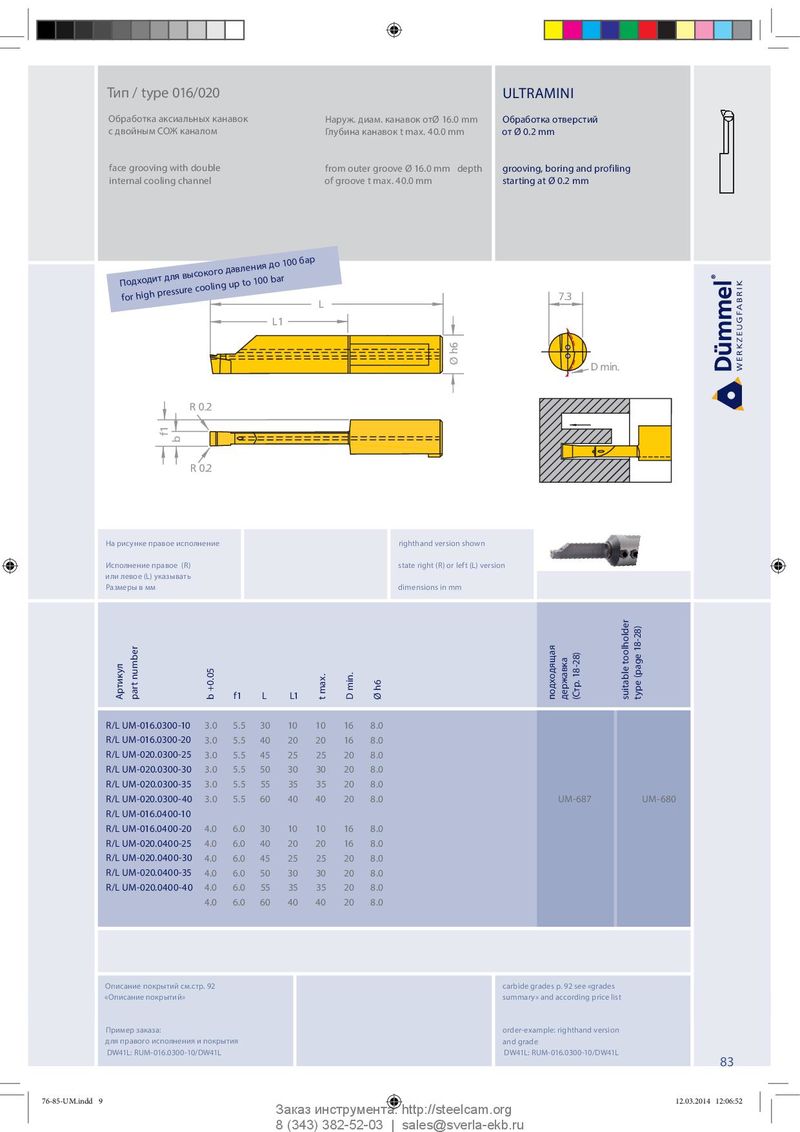

Тип / type 016/020 ULTRAMINI Обработка аксиальных канавок Наруж. диам. канавок отØ 16.0 mm Обработка отверстий с двойным СОЖ каналом Глубина канавок t max. 40.0 mm от Ø 0.2 mm face grooving with double from outer groove Ø 16.0 mm depth grooving, boring and profiling internal cooling channel of groove t max. 40.0 mm starting at Ø 0.2 mm Подходит для высокого давления до 100 бар for high pressure cooling up to 100 bar 7.3 L L1 Ø h6 D min. R 0.2 f1 b R 0.2 На рисунке правое исполнение righthand version shown Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm h6 Артикул part number b +0.05 f1 L L1 t max. D min. Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-016.0300-10 3.0 5.5 30 10 10 16 8.0 R/L UM-016.0300-20 3.0 5.5 40 20 20 16 8.0 R/L UM-020.0300-25 3.0 5.5 45 25 25 20 8.0 R/L UM-020.0300-30 3.0 5.5 50 30 30 20 8.0 R/L UM-020.0300-35 3.0 5.5 55 35 35 20 8.0 R/L UM-020.0300-40 3.0 5.5 60 40 40 20 8.0 UM-687 UM-680 R/L UM-016.0400-10 R/L UM-016.0400-20 4.0 6.0 30 10 10 16 8.0 R/L UM-020.0400-25 4.0 6.0 40 20 20 16 8.0 R/L UM-020.0400-30 4.0 6.0 45 25 25 20 8.0 R/L UM-020.0400-35 4.0 6.0 50 30 30 20 8.0 R/L UM-020.0400-40 4.0 6.0 55 35 35 20 8.0 4.0 6.0 60 40 40 20 8.0 Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list Пример заказа: order-example: righthand version для правого исполнения и покрытия and grade DW41L: RUM-016.0300-10/DW41L DW41L: RUM-016.0300-10/DW41L 83 76-85-UM.indd 9 12.03.2014 12:06:52 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
