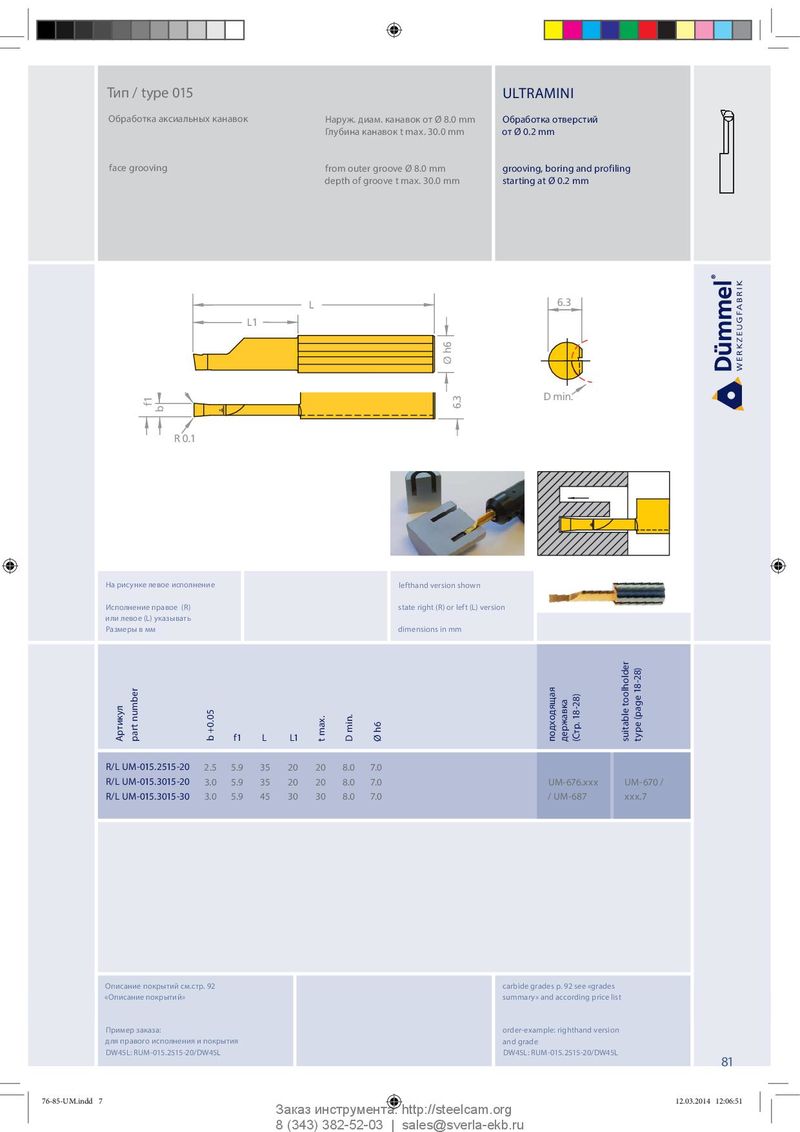

Тип / type 015 ULTRAMINI Обработка аксиальных канавок Наруж. диам. канавок от Ø 8.0 mm Обработка отверстий Глубина канавок t max. 30.0 mm от Ø 0.2 mm face grooving from outer groove Ø 8.0 mm grooving, boring and profiling depth of groove t max. 30.0 mm starting at Ø 0.2 mm L 6.3 L1 Ø h6 R 0.1 D min. f1 b 6.3 R 0.1 На рисунке левое исполнение lefthand version shown Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm h6 Артикул part number b +0.05 f1 L L1 t max. D min. Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-015.2515-20 2.5 5.9 35 20 20 8.0 7.0 R/L UM-015.3015-20 3.0 5.9 35 20 20 8.0 7.0 UM-676.xxx UM-670 / R/L UM-015.3015-30 3.0 5.9 45 30 30 8.0 7.0 / UM-687 xxx.7 Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list Пример заказа: order-example: righthand version для правого исполнения и покрытия and grade DW45L: RUM-015.2515-20/DW45L DW45L: RUM-015.2515-20/DW45L 81 76-85-UM.indd 7 12.03.2014 12:06:51 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
