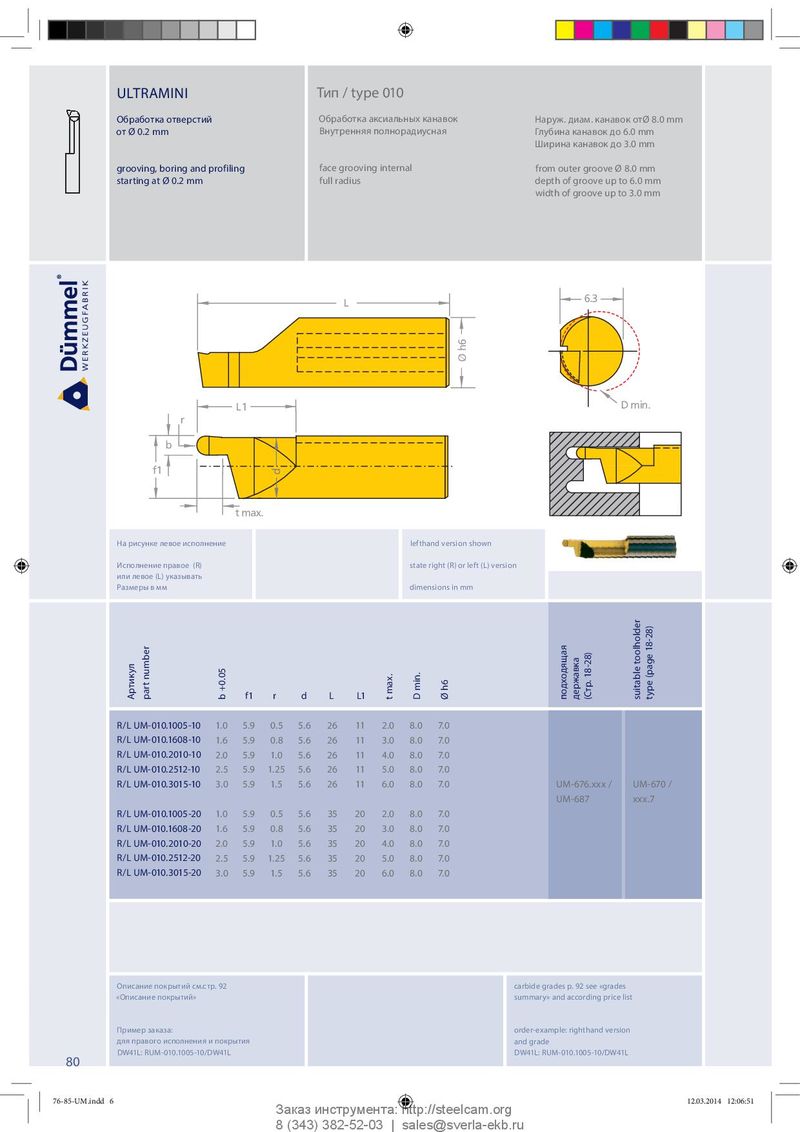

ULTRAMINI Тип / type 010 Обработка отверстий Обработка аксиальных канавок Наруж. диам. канавок отØ 8.0 mm от Ø 0.2 mm Внутренняя полнорадиусная Глубина канавок до 6.0 mm Ширина канавок до 3.0 mm grooving, boring and profiling face grooving internal from outer groove Ø 8.0 mm starting at Ø 0.2 mm full radius depth of groove up to 6.0 mm width of groove up to 3.0 mm 6.3 L Ø h6 L1 D min. r b f1 d t max. На рисунке левое исполнение lefthand version shown Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm h6 Артикул part number b +0.05 f1 r d L L1 t max. D min. Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-010.1005-10 1.0 5.9 0.5 5.6 26 11 2.0 8.0 7.0 R/L UM-010.1608-10 1.6 5.9 0.8 5.6 26 11 3.0 8.0 7.0 R/L UM-010.2010-10 2.0 5.9 1.0 5.6 26 11 4.0 8.0 7.0 R/L UM-010.2512-10 2.5 5.9 1.25 5.6 26 11 5.0 8.0 7.0 R/L UM-010.3015-10 3.0 5.9 1.5 5.6 26 11 6.0 8.0 7.0 UM-676.xxx / UM-670 / UM-687 xxx.7 R/L UM-010.1005-20 1.0 5.9 0.5 5.6 35 20 2.0 8.0 7.0 R/L UM-010.1608-20 1.6 5.9 0.8 5.6 35 20 3.0 8.0 7.0 R/L UM-010.2010-20 2.0 5.9 1.0 5.6 35 20 4.0 8.0 7.0 R/L UM-010.2512-20 2.5 5.9 1.25 5.6 35 20 5.0 8.0 7.0 R/L UM-010.3015-20 3.0 5.9 1.5 5.6 35 20 6.0 8.0 7.0 Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list Пример заказа: order-example: righthand version для правого исполнения и покрытия and grade DW41L: RUM- 010.1005-10/DW41L DW41L: RUM- 010.1005-10/DW41L 80 76-85-UM.indd 6 12.03.2014 12:06:51 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
