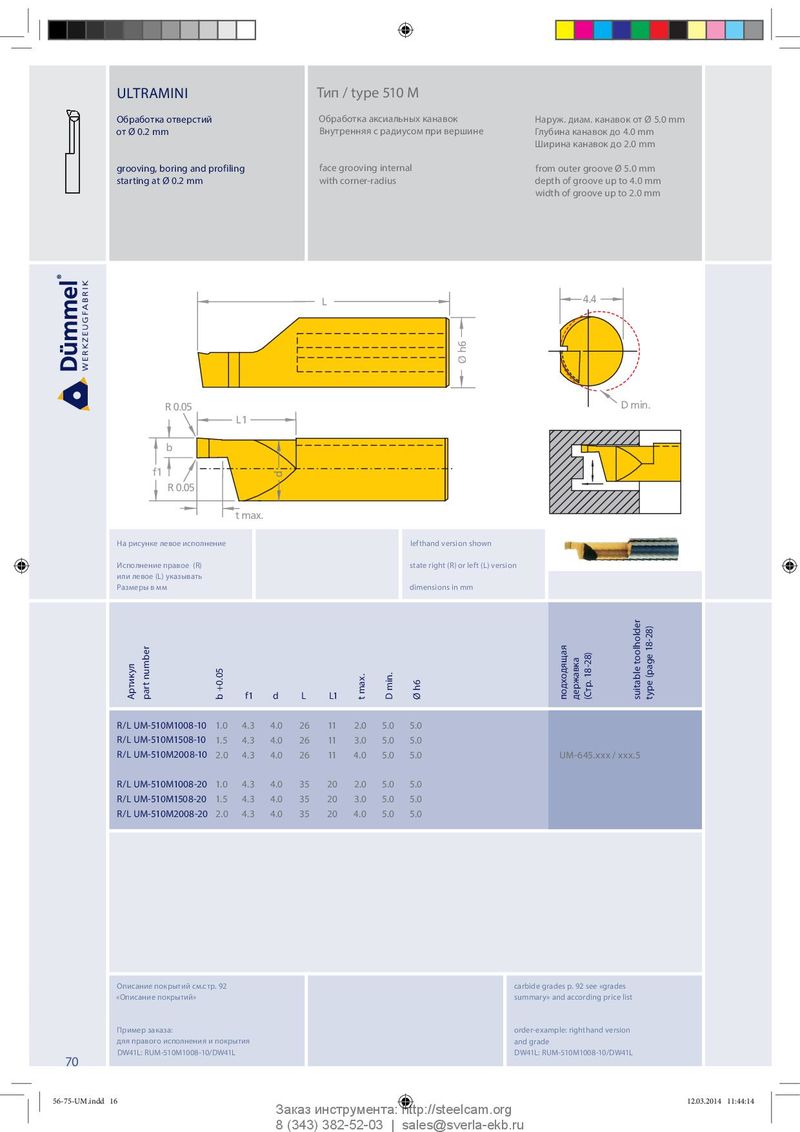

ULTRAMINI Тип / type 510 M Обработка отверстий Обработка аксиальных канавок Наруж. диам. канавок от Ø 5.0 mm от Ø 0.2 mm Внутренняя с радиусом при вершине Глубина канавок до 4.0 mm Ширина канавок до 2.0 mm grooving, boring and profiling face grooving internal from outer groove Ø 5.0 mm starting at Ø 0.2 mm with corner-radius depth of groove up to 4.0 mm width of groove up to 2.0 mm L 4.4 Ø h6 R 0.05 D min. L1 b f1 d R 0.05 t max. На рисунке левое исполнение lefthand version shown Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm h6 Артикул part number b +0.05 f1 d L L1 t max. D min. Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-510M1008-10 1.0 4.3 4.0 26 11 2.0 5.0 5.0 R/L UM-510M1508-10 1.5 4.3 4.0 26 11 3.0 5.0 5.0 R/L UM-510M2008-10 2.0 4.3 4.0 26 11 4.0 5.0 5.0 UM-645.xxx / xxx.5 R/L UM-510M1008-20 1.0 4.3 4.0 35 20 2.0 5.0 5.0 R/L UM-510M1508-20 1.5 4.3 4.0 35 20 3.0 5.0 5.0 R/L UM-510M2008-20 2.0 4.3 4.0 35 20 4.0 5.0 5.0 Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list Пример заказа: order-example: righthand version для правого исполнения и покрытия and grade DW41L: RUM-510M1008-10/DW41L DW41L: RUM-510M1008-10/DW41L 70 56-75-UM.indd 16 12.03.2014 11:44:14 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
