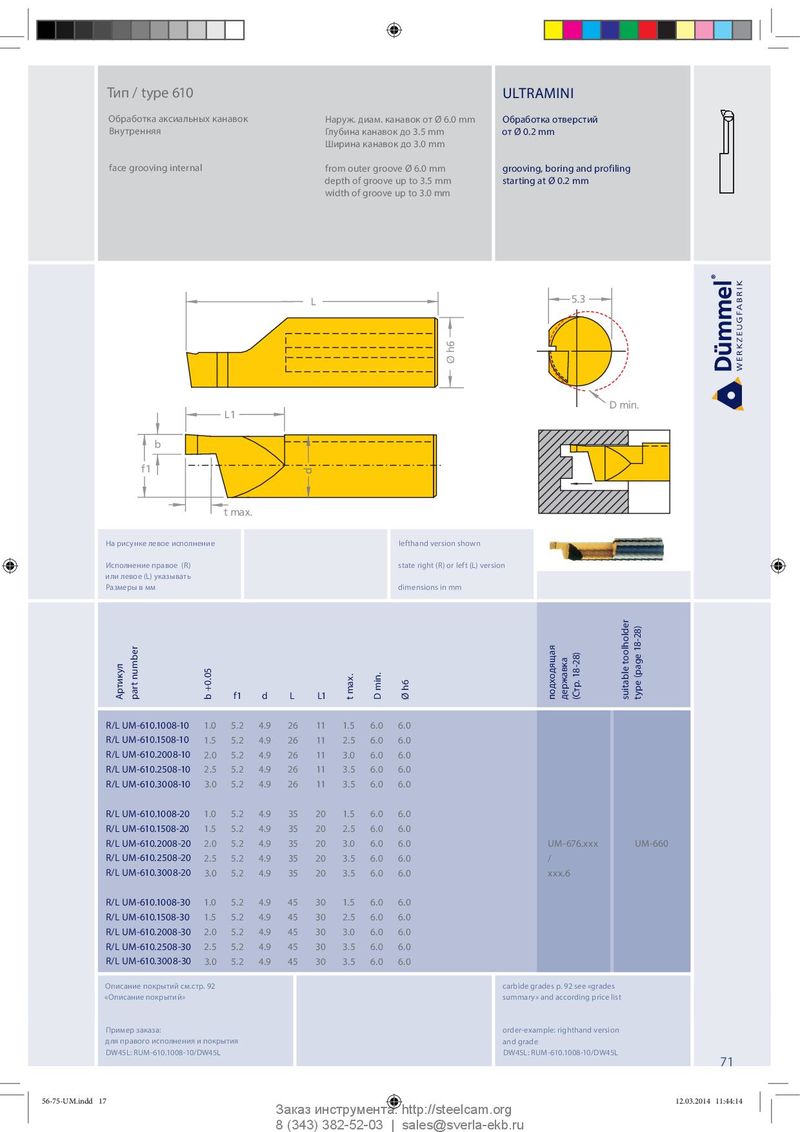

Общий каталог Dümmel 2014 - страница 68

Тип / type 610 ULTRAMINI Обработка аксиальных канавок Наруж. диам. канавок от Ø 6.0 mm Обработка отверстий Внутренняя Глубина канавок до 3.5 mm от Ø 0.2 mm Ширина канавок до 3.0 mm face grooving internal from outer groove Ø 6.0 mm grooving, boring and profiling depth of groove up to 3.5 mm starting at Ø 0.2 mm width of groove up to 3.0 mm L 5.3 Ø h6 D min. L1 b f1 d t max. На рисунке левое исполнение lefthand version shown Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm h6 Артикул part number b +0.05 f1 d L L1 t max. D min. Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) R/L UM-610.1008-10 1.0 5.2 4.9 26 11 1.5 6.0 6.0 R/L UM-610.1508-10 1.5 5.2 4.9 26 11 2.5 6.0 6.0 R/L UM-610.2008-10 2.0 5.2 4.9 26 11 3.0 6.0 6.0 R/L UM-610.2508-10 2.5 5.2 4.9 26 11 3.5 6.0 6.0 R/L UM-610.3008-10 3.0 5.2 4.9 26 11 3.5 6.0 6.0 R/L UM-610.1008-20 1.0 5.2 4.9 35 20 1.5 6.0 6.0 R/L UM-610.1508-20 1.5 5.2 4.9 35 20 2.5 6.0 6.0 R/L UM-610.2008-20 2.0 5.2 4.9 35 20 3.0 6.0 6.0 UM-676.xxx UM-660 R/L UM-610.2508-20 2.5 5.2 4.9 35 20 3.5 6.0 6.0 / R/L UM-610.3008-20 3.0 5.2 4.9 35 20 3.5 6.0 6.0 xxx.6 R/L UM-610.1008-30 1.0 5.2 4.9 45 30 1.5 6.0 6.0 R/L UM-610.1508-30 1.5 5.2 4.9 45 30 2.5 6.0 6.0 R/L UM-610.2008-30 2.0 5.2 4.9 45 30 3.0 6.0 6.0 R/L UM-610.2508-30 2.5 5.2 4.9 45 30 3.5 6.0 6.0 R/L UM-610.3008-30 3.0 5.2 4.9 45 30 3.5 6.0 6.0 Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list Пример заказа: order-example: righthand version для правого исполнения и покрытия and grade DW45L: RUM-610.1008-10/DW45L DW45L: RUM-610.1008-10/DW45L 71 56-75-UM.indd 17 12.03.2014 11:44:14 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
