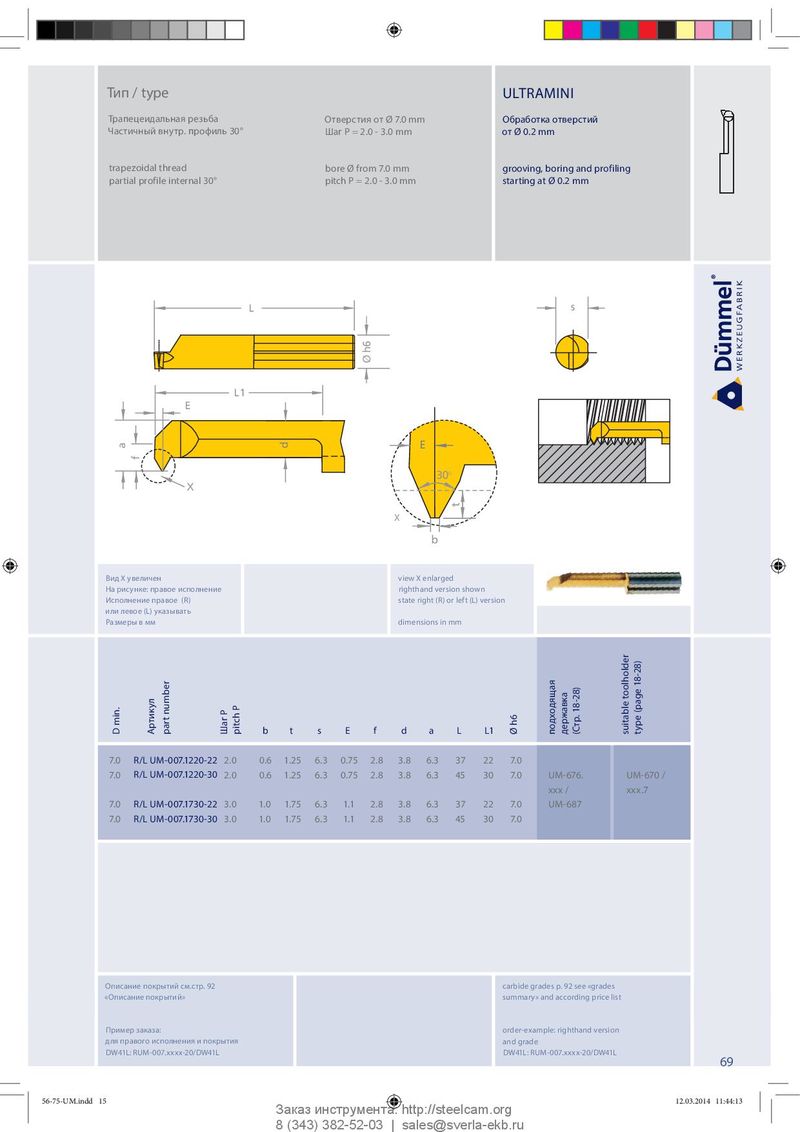

Общий каталог Dümmel 2014 - страница 66

Тип / type ULTRAMINI Трапецеидальная резьба Отверстия от Ø 7.0 mm Обработка отверстий Частичный внутр. профиль 30° Шаг P = 2.0 - 3.0 mm от Ø 0.2 mm trapezoidal thread bore Ø from 7.0 mm grooving, boring and profiling partial profile internal 30° pitch P = 2.0 - 3.0 mm starting at Ø 0.2 mm L s Ø h6 L1 E a d E f 30° X t X b Вид Х увеличен view X enlarged На рисунке: правое исполнение righthand version shown Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm h6 D min. Артикул part number Шаг P pitch P b t s E f d a L L1 Ø подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) 7.0 R/L UM-007.1220-22 2.0 0.6 1.25 6.3 0.75 2.8 3.8 6.3 37 22 7.0 7.0 R/L UM-007.1220-30 2.0 0.6 1.25 6.3 0.75 2.8 3.8 6.3 45 30 7.0 UM-676. UM-670 / xxx / xxx.7 7.0 R/L UM-007.1730-22 3.0 1.0 1.75 6.3 1.1 2.8 3.8 6.3 37 22 7.0 UM-687 7.0 R/L UM-007.1730-30 3.0 1.0 1.75 6.3 1.1 2.8 3.8 6.3 45 30 7.0 Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list Пример заказа: order-example: righthand version для правого исполнения и покрытия and grade DW41L: RUM-007.xxxx-20/DW41L DW41L: RUM-007.xxxx-20/DW41L 69 56-75-UM.indd 15 12.03.2014 11:44:13 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
