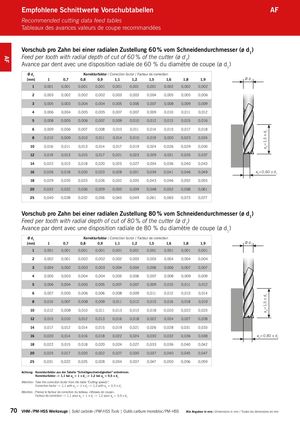

Каталог ARNO монолитный осевой инструмент - страница 70

AF ap=1,5 x d1ap=1,5 x d1 Empfohlene Schnittwerte Vorschubtabellen AF Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées Vorschub pro Zahn bei einer radialen Zustellung 60 % vom Schneidendurchmesser (ø d1) Feed per tooth with radial depth of cut of 60 % of the cutter (ø d1) Avance par dent avec une disposition radiale de 60 % du diamètre de coupe (ø d1) Ø d1 Korrekturfaktor / Correction factor / Facteur de correction [mm] 1 0,7 0,8 0,9 1,1 1,2 1,5 1,6 1,8 1,9 Ø d1  1 0,001 0,001 0,001 0,001 0,001 0,001 0,001 0,002 0,002 0,002  2 0,003 0,002 0,002 0,002 0,003 0,003 0,004 0,005 0,005 0,006  3 0,005 0,003 0,004 0,004 0,005 0,006 0,007 0,008 0,009 0,009  4 0,006 0,004 0,005 0,005 0,007 0,007 0,009 0,010 0,011 0,012  5 0,008 0,005 0,006 0,007 0,009 0,010 0,012 0,013 0,015 0,016  6 0,009 0,006 0,007 0,008 0,010 0,011 0,014 0,015 0,017 0,018  8 0,013 0,009 0,010 0,011 0,014 0,015 0,019 0,020 0,023 0,024  10 0,016 0,011 0,013 0,014 0,017 0,019 0,024 0,026 0,029 0,030  12 0,019 0,013 0,015 0,017 0,021 0,023 0,029 0,031 0,035 0,037  14 0,022 0,015 0,018 0,020 0,025 0,027 0,034 0,036 0,040 0,043  16 0,026 0,018 0,020 0,023 0,028 0,031 0,039 0,041 0,046 0,049 ae=0,60 x d1  18 0,029 0,020 0,023 0,026 0,032 0,035 0,043 0,046 0,052 0,055  20 0,032 0,022 0,026 0,029 0,035 0,039 0,048 0,052 0,058 0,061  25 0,040 0,028 0,032 0,036 0,045 0,049 0,061 0,065 0,073 0,077 Vorschub pro Zahn bei einer radialen Zustellung 80 % vom Schneidendurchmesser (ø d1) Feed per tooth with radial depth of cut of 80 % of the cutter (ø d1) Avance par dent avec une disposition radiale de 80 % du diamètre de coupe (ø d1) Ø d1 Korrekturfaktor / Correction factor / Facteur de correction [mm] 1 0,7 0,8 0,9 1,1 1,2 1,5 1,6 1,8 1,9 Ø d1  1 0,001 0,001 0,001 0,001 0,001 0,001 0,001 0,001 0,001 0,001  2 0,002 0,001 0,002 0,002 0,002 0,003 0,003 0,004 0,004 0,004  3 0,004 0,002 0,003 0,003 0,004 0,004 0,006 0,006 0,007 0,007  4 0,005 0,003 0,004 0,004 0,005 0,006 0,007 0,008 0,009 0,009  5 0,006 0,004 0,005 0,005 0,007 0,007 0,009 0,010 0,011 0,012  6 0,007 0,005 0,006 0,006 0,008 0,009 0,011 0,012 0,013 0,014  8 0,010 0,007 0,008 0,009 0,011 0,012 0,015 0,016 0,018 0,019  10 0,012 0,008 0,010 0,011 0,013 0,015 0,018 0,020 0,022 0,023  12 0,015 0,010 0,012 0,013 0,016 0,018 0,022 0,024 0,027 0,028  14 0,017 0,012 0,014 0,015 0,019 0,021 0,026 0,028 0,031 0,033  16 0,020 0,014 0,016 0,018 0,022 0,024 0,030 0,032 0,036 0,038 ae=0,80 x d1  18 0,022 0,015 0,018 0,020 0,024 0,027 0,033 0,036 0,040 0,042  20 0,025 0,017 0,020 0,022 0,027 0,030 0,037 0,040 0,045 0,047  25 0,031 0,022 0,025 0,028 0,034 0,037 0,047 0,050 0,056 0,059 Achtung: Korrekturfaktor aus der Tabelle “Schnittgeschwindigkeiten” entnehmen. Korrekturfaktor -> 1,1 bei ap = 1 x d1 -> 1,2 bei ap = 0,5 x d1 Attention: Take the correction factor from the table “Cutting speeds”. Correction factor -> 1,1 with ap = 1 x d1 -> 1,2 with ap = 0,5 x d1 Attention : Prenez le facteur de correction du tableau «Vitesses de coupe». Facteur de correction -> 1,1 pour ap = 1 x d1 -> 1,2 pour ap = 0,5 x d1 70 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS Alle Angaben in mm / Dimensions in mm / Toutes les dimensions en mm
