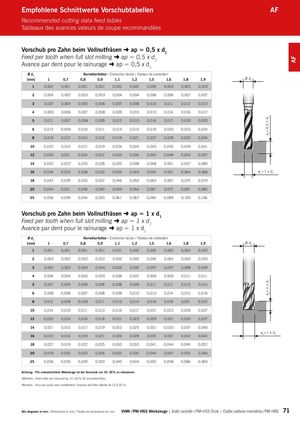

ap=0,5 x d1ap=1 x d1 AF Empfohlene Schnittwerte Vorschubtabellen AF Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées Vorschub pro Zahn beim Vollnutfräsen ➜ ap = 0,5 x d1 Feed per tooth when full slot milling ➜ ap = 0,5 x d1 Avance par dent pour le rainurage ➜ ap = 0,5 x d1 Ø d1 Korrekturfaktor / Correction factor / Facteur de correction [mm] 1 0,7 0,8 0,9 1,1 1,2 1,5 1,6 1,8 1,9 Ø d1  1 0,002 0,001 0,001 0,001 0,002 0,002 0,003 0,003 0,003 0,003  2 0,004 0,002 0,003 0,003 0,004 0,004 0,006 0,006 0,007 0,007  3 0,007 0,004 0,005 0,006 0,007 0,008 0,010 0,011 0,012 0,013  4 0,009 0,006 0,007 0,008 0,009 0,010 0,013 0,014 0,016 0,017  5 0,011 0,007 0,008 0,009 0,012 0,013 0,016 0,017 0,019 0,020  6 0,013 0,009 0,010 0,011 0,014 0,015 0,019 0,020 0,023 0,024  8 0,018 0,012 0,014 0,016 0,019 0,021 0,027 0,028 0,032 0,034  10 0,022 0,015 0,017 0,019 0,024 0,026 0,033 0,035 0,039 0,041  12 0,030 0,021 0,024 0,027 0,033 0,036 0,045 0,048 0,054 0,057  14 0,032 0,022 0,025 0,028 0,035 0,038 0,048 0,051 0,057 0,060  16 0,036 0,025 0,028 0,032 0,039 0,043 0,054 0,057 0,064 0,068 ae=1 x d1  18 0,042 0,029 0,033 0,037 0,046 0,050 0,063 0,067 0,075 0,079  20 0,045 0,031 0,036 0,040 0,049 0,054 0,067 0,072 0,081 0,085  25 0,056 0,039 0,044 0,050 0,061 0,067 0,084 0,089 0,100 0,106 Vorschub pro Zahn beim Vollnutfräsen ➜ ap = 1 x d1 Feed per tooth when full slot milling ➜ ap = 1 x d1 Avance par dent pour le rainurage ➜ ap = 1 x d1 Ø d1 Korrekturfaktor / Correction factor / Facteur de correction [mm] 1 0,7 0,8 0,9 1,1 1,2 1,5 1,6 1,8 1,9 Ø d1  1 0,001 0,001 0,001 0,001 0,001 0,002 0,002 0,002 0,002 0,002  2 0,003 0,002 0,002 0,002 0,003 0,003 0,004 0,004 0,005 0,005  3 0,005 0,003 0,004 0,004 0,005 0,005 0,007 0,007 0,008 0,009  4 0,006 0,004 0,005 0,005 0,006 0,007 0,009 0,009 0,011 0,011  5 0,007 0,005 0,006 0,006 0,008 0,009 0,011 0,011 0,013 0,014  6 0,008 0,006 0,007 0,008 0,009 0,010 0,013 0,014 0,015 0,016  8 0,012 0,008 0,009 0,011 0,013 0,014 0,018 0,019 0,021 0,022  10 0,014 0,010 0,011 0,013 0,016 0,017 0,021 0,023 0,026 0,027  12 0,020 0,014 0,016 0,018 0,021 0,023 0,029 0,031 0,035 0,037  14 0,021 0,015 0,017 0,019 0,023 0,025 0,031 0,033 0,037 0,040  16 0,023 0,016 0,019 0,021 0,026 0,028 0,035 0,037 0,042 0,044 ae=1 x d1  18 0,027 0,019 0,022 0,025 0,030 0,033 0,041 0,044 0,049 0,052  20 0,029 0,020 0,023 0,026 0,032 0,035 0,044 0,047 0,053 0,056  25 0,036 0,025 0,029 0,033 0,040 0,044 0,055 0,058 0,066 0,069 Achtung: Für unbeschichtete Werkzeuge ist der Vorschub um 10 - 20 % zu reduzieren. Attention: Feed rates are reduced by 10 - 20 % for uncoated tools. Attention : Pour les outils sans revêtement, l’avance doit être réduite de 10 à 20 %. Alle Angaben in mm / Dimensions in mm / Toutes les dimensions en mm VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS 71
