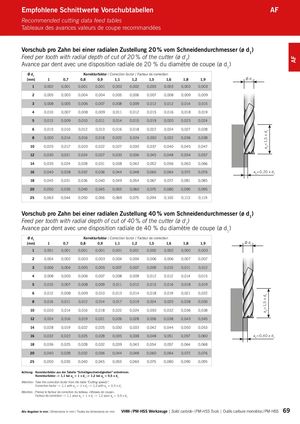

ap=1,5 x d1ap=1,5 x d1 AF Empfohlene Schnittwerte Vorschubtabellen AF Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées Vorschub pro Zahn bei einer radialen Zustellung 20 % vom Schneidendurchmesser (ø d1) Feed per tooth with radial depth of cut of 20 % of the cutter (ø d1) Avance par dent avec une disposition radiale de 20 % du diamètre de coupe (ø d1) Ø d1 Korrekturfaktor / Correction factor / Facteur de correction [mm] 1 0,7 0,8 0,9 1,1 1,2 1,5 1,6 1,8 1,9 Ø d1  1 0,002 0,001 0,001 0,001 0,002 0,002 0,003 0,003 0,003 0,003  2 0,005 0,003 0,004 0,004 0,005 0,006 0,007 0,008 0,009 0,009  3 0,008 0,005 0,006 0,007 0,008 0,009 0,012 0,012 0,014 0,015  4 0,010 0,007 0,008 0,009 0,011 0,012 0,015 0,016 0,018 0,019  5 0,013 0,009 0,010 0,011 0,014 0,015 0,019 0,020 0,023 0,024  6 0,015 0,010 0,012 0,013 0,016 0,018 0,022 0,024 0,027 0,028  8 0,020 0,014 0,016 0,018 0,022 0,024 0,030 0,032 0,036 0,038  10 0,025 0,017 0,020 0,022 0,027 0,030 0,037 0,040 0,045 0,047  12 0,030 0,021 0,024 0,027 0,033 0,036 0,045 0,048 0,054 0,057  14 0,035 0,024 0,028 0,031 0,038 0,042 0,052 0,056 0,063 0,066  16 0,040 0,028 0,032 0,036 0,044 0,048 0,060 0,064 0,072 0,076 ae=0,20 x d1  18 0,045 0,031 0,036 0,040 0,049 0,054 0,067 0,072 0,081 0,085  20 0,050 0,035 0,040 0,045 0,055 0,060 0,075 0,080 0,090 0,095  25 0,063 0,044 0,050 0,056 0,069 0,075 0,094 0,100 0,113 0,119 Vorschub pro Zahn bei einer radialen Zustellung 40 % vom Schneidendurchmesser (ø d1) Feed per tooth with radial depth of cut of 40 % of the cutter (ø d1) Avance par dent avec une disposition radiale de 40 % du diamètre de coupe (ø d1) Ø d1 Korrekturfaktor / Correction factor / Facteur de correction [mm] 1 0,7 0,8 0,9 1,1 1,2 1,5 1,6 1,8 1,9 Ø d1  1 0,001 0,001 0,001 0,001 0,001 0,001 0,002 0,002 0,002 0,003  2 0,004 0,002 0,003 0,003 0,004 0,004 0,006 0,006 0,007 0,007  3 0,006 0,004 0,005 0,005 0,007 0,007 0,009 0,010 0,011 0,012  4 0,008 0,005 0,006 0,007 0,008 0,009 0,012 0,012 0,014 0,015  5 0,010 0,007 0,008 0,009 0,011 0,012 0,015 0,016 0,018 0,019  6 0,012 0,008 0,009 0,010 0,013 0,014 0,018 0,019 0,021 0,022  8 0,016 0,011 0,012 0,014 0,017 0,019 0,024 0,025 0,028 0,030  10 0,020 0,014 0,016 0,018 0,022 0,024 0,030 0,032 0,036 0,038  12 0,024 0,016 0,019 0,021 0,026 0,028 0,036 0,038 0,043 0,045  14 0,028 0,019 0,022 0,025 0,030 0,033 0,042 0,044 0,050 0,053  16 0,032 0,022 0,025 0,028 0,035 0,038 0,048 0,051 0,057 0,060 ae=0,40 x d1  18 0,036 0,025 0,028 0,032 0,039 0,043 0,054 0,057 0,064 0,068  20 0,040 0,028 0,032 0,036 0,044 0,048 0,060 0,064 0,072 0,076  25 0,050 0,035 0,040 0,045 0,055 0,060 0,075 0,080 0,090 0,095 Achtung: Korrekturfaktor aus der Tabelle “Schnittgeschwindigkeiten” entnehmen. Korrekturfaktor -> 1,1 bei ap = 1 x d1 -> 1,2 bei ap = 0,5 x d1 Attention: Take the correction factor from the table “Cutting speeds”. Correction factor -> 1,1 with ap = 1 x d1 -> 1,2 with ap = 0,5 x d1 Attention : Prenez le facteur de correction du tableau «Vitesses de coupe». Facteur de correction -> 1,1 pour ap = 1 x d1 -> 1,2 pour ap = 0,5 x d1 Alle Angaben in mm / Dimensions in mm / Toutes les dimensions en mm VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS 69
