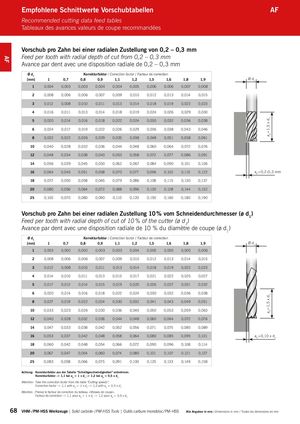

AF ap=1,5 x d1ap=1,5 x d1 Empfohlene Schnittwerte Vorschubtabellen AF Recommended cutting data feed tables Tableaux des avances valeurs de coupe recommandées Vorschub pro Zahn bei einer radialen Zustellung von 0,2 – 0,3 mm Feed per tooth with radial depth of cut from 0,2 – 0,3 mm Avance par dent avec une disposition radiale de 0,2 – 0,3 mm Ø d1 Korrekturfaktor / Correction factor / Facteur de correction [mm] 1 0,7 0,8 0,9 1,1 1,2 1,5 1,6 1,8 1,9 Ø d1  1 0,004 0,003 0,003 0,004 0,004 0,005 0,006 0,006 0,007 0,008  2 0,008 0,006 0,006 0,007 0,009 0,010 0,012 0,013 0,014 0,015  3 0,012 0,008 0,010 0,011 0,013 0,014 0,018 0,019 0,022 0,023  4 0,016 0,011 0,013 0,014 0,018 0,019 0,024 0,026 0,029 0,030  5 0,020 0,014 0,016 0,018 0,022 0,024 0,030 0,032 0,036 0,038  6 0,024 0,017 0,019 0,022 0,026 0,029 0,036 0,038 0,043 0,046  8 0,032 0,022 0,026 0,029 0,035 0,038 0,048 0,051 0,058 0,061  10 0,040 0,028 0,032 0,036 0,044 0,048 0,060 0,064 0,072 0,076  12 0,048 0,034 0,038 0,043 0,053 0,058 0,072 0,077 0,086 0,091  14 0,056 0,039 0,045 0,050 0,062 0,067 0,084 0,090 0,101 0,106  16 0,064 0,045 0,051 0,058 0,070 0,077 0,096 0,102 0,115 0,122 ae=0,2-0,3 mm  18 0,072 0,050 0,058 0,065 0,079 0,086 0,108 0,115 0,130 0,137  20 0,080 0,056 0,064 0,072 0,088 0,096 0,120 0,128 0,144 0,152  25 0,100 0,070 0,080 0,090 0,110 0,120 0,150 0,160 0,180 0,190 Vorschub pro Zahn bei einer radialen Zustellung 10 % vom Schneidendurchmesser (ø d1) Feed per tooth with radial depth of cut of 10 % of the cutter (ø d1) Avance par dent avec une disposition radiale de 10 % du diamètre de coupe (ø d1) Ø d1 Korrekturfaktor / Correction factor / Facteur de correction [mm] 1 0,7 0,8 0,9 1,1 1,2 1,5 1,6 1,8 1,9 Ø d1  1 0,003 0,002 0,002 0,003 0,003 0,004 0,005 0,005 0,005 0,006  2 0,008 0,006 0,006 0,007 0,009 0,010 0,012 0,013 0,014 0,015  3 0,012 0,008 0,010 0,011 0,013 0,014 0,018 0,019 0,022 0,023  4 0,014 0,010 0,011 0,013 0,015 0,017 0,021 0,022 0,025 0,027  5 0,017 0,012 0,014 0,015 0,019 0,020 0,026 0,027 0,031 0,032  6 0,020 0,014 0,016 0,018 0,022 0,024 0,030 0,032 0,036 0,038  8 0,027 0,019 0,022 0,024 0,030 0,032 0,041 0,043 0,049 0,051  10 0,033 0,023 0,026 0,030 0,036 0,040 0,050 0,053 0,059 0,063  12 0,040 0,028 0,032 0,036 0,044 0,048 0,060 0,064 0,072 0,076  14 0,047 0,033 0,038 0,042 0,052 0,056 0,071 0,075 0,085 0,089  16 0,053 0,037 0,042 0,048 0,058 0,064 0,080 0,085 0,095 0,101 ae=0,10 x d1  18 0,060 0,042 0,048 0,054 0,066 0,072 0,090 0,096 0,108 0,114  20 0,067 0,047 0,054 0,060 0,074 0,080 0,101 0,107 0,121 0,127  25 0,083 0,058 0,066 0,075 0,091 0,100 0,125 0,133 0,149 0,158 Achtung: Korrekturfaktor aus der Tabelle “Schnittgeschwindigkeiten” entnehmen. Korrekturfaktor -> 1,1 bei ap = 1 x d1 -> 1,2 bei ap = 0,5 x d1 Attention: Take the correction factor from the table “Cutting speeds”. Correction factor -> 1,1 with ap = 1 x d1 -> 1,2 with ap = 0,5 x d1 Attention : Prenez le facteur de correction du tableau «Vitesses de coupe». Facteur de correction -> 1,1 pour ap = 1 x d1 -> 1,2 pour ap = 0,5 x d1 68 VHM- / PM-HSS Werkzeuge | Solid carbide- / PM-HSS Tools | Outils carbure monobloc / PM-HSS Alle Angaben in mm / Dimensions in mm / Toutes les dimensions en mm
