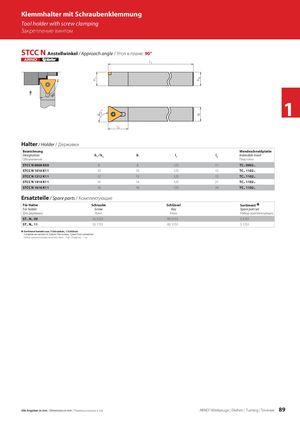

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 89

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом STCC N Anstellwinkel / Approach angle / Угол в плане: 90° 1 Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 Indexable insert Обозначение Пластины STCC N 0808 K09 8 8 125 11 TC.. 0902.. STCC N 1010 K11 10 10 125 15 TC.. 1102.. STCC N 1212 K11 12 12 125 15 TC.. 1102.. STCC N 1414 K11 14 14 125 21 TC.. 1102.. STCC N 1616 K11 16 16 125 24 TC.. 1102.. Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel Sortiment Í For holder Screw Key Spare part set Для державки Винт Ключ Набор комплектующих ST.. N.. 09 SS 5151 KS 5151 S 5151 ST.. N.. 11 SS 1751 KS 1751 S 1751 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 89
