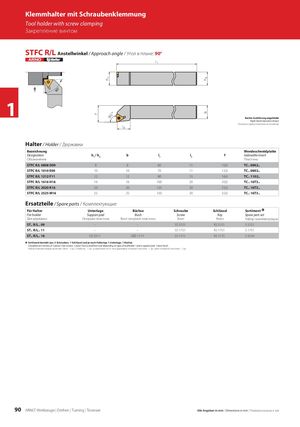

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 90

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом STFC R/L Anstellwinkel / Approach angle / Угол в плане: 90° 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины STFC R/L 0808 D09 8 8 60 11 10,0 TC.. 0902.. STFC R/L 1010 E09 10 10 70 11 12,0 TC.. 0902.. STFC R/L 1212 F11 12 12 80 15 16,0 TC.. 1102.. STFC R/L 1616 H16 16 16 100 20 20,0 TC.. 16T3.. STFC R/L 2020 K16 20 20 125 20 25,0 TC.. 16T3.. STFC R/L 2525 M16 25 25 150 20 32,0 TC.. 16T3.. Ersatzteile / Spare parts / Комплектующие Für Halter Unterlage Büchse Schraube Schlüssel Sortiment Í For holder Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих ST.. R/L.. 09 – – SS 5151 KS 5151 S 5151 ST.. R/L.. 11 – – SS 1751 KS 1751 S 1751 ST.. R/L.. 16 US 5511 GBS 1111 SS 1111 KS 1115 S 5516 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт. 90 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
