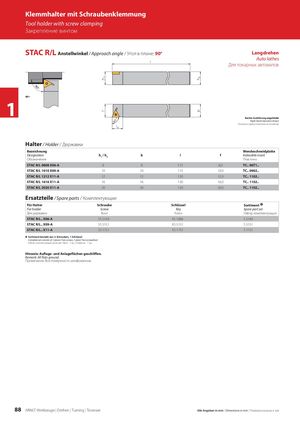

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом STAC R/L Anstellwinkel / Approach angle / Угол в плане: 90° Langdrehen Auto lathes Для токарных автоматов 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l f Indexable insert Обозначение Пластины STAC R/L 0808 X06-A 8 8 115 8,0 TC.. 06T1.. STAC R/L 1010 X09-A 10 10 115 10,0 TC.. 0902.. STAC R/L 1212 X11-A 12 12 130 12,0 TC.. 1102.. STAC R/L 1616 X11-A 16 16 130 16,0 TC.. 1102.. STAC R/L 2020 X11-A 20 20 120 20,0 TC.. 1102.. Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel Sortiment Í For holder Screw Key Spare part set Для державки Винт Ключ Набор комплектующих STAC R/L.. X06-A SS 5140 KS 1886 S 5140 STAC R/L.. X09-A SS 5151 KS 5151 S 5151 STAC R/L.. X11-A SS 1751 KS 1751 S 1751 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт. Hinweis: Auflage- und Anlageflächen geschliffen. Remark: All flats ground. Примечание: Все поверхности шлифованные. 88 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
