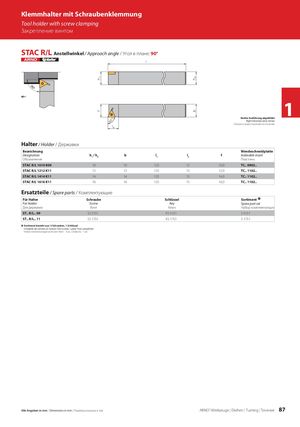

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом STAC R/L Anstellwinkel / Approach angle / Угол в плане: 90° 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины STAC R/L 1010 K09 10 10 125 12 10,0 TC.. 0902.. STAC R/L 1212 K11 12 12 125 15 12,0 TC.. 1102.. STAC R/L 1414 K11 14 14 125 15 14,0 TC.. 1102.. STAC R/L 1616 K11 16 16 125 15 16,0 TC.. 1102.. Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel Sortiment Í For holder Screw Key Spare part set Для державки Винт Ключ Набор комплектующих ST.. R/L.. 09 SS 5151 KS 5151 S 5151 ST.. R/L.. 11 SS 1751 KS 1751 S 1751 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 87
