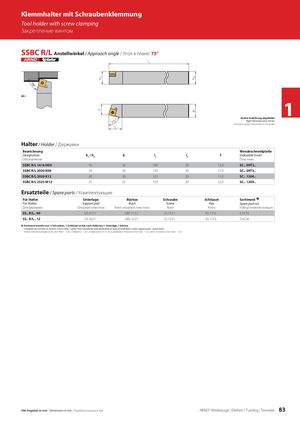

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SSBC R/L Anstellwinkel / Approach angle / Угол в плане: 75° 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины SSBC R/L 1616 H09 16 16 100 20 13,0 SC.. 09T3.. SSBC R/L 2020 K09 20 20 125 20 17,0 SC.. 09T3.. SSBC R/L 2020 K12 20 20 125 20 17,0 SC.. 1204.. SSBC R/L 2525 M12 25 25 150 20 22,0 SC.. 1204.. Ersatzteile / Spare parts / Комплектующие Für Halter Unterlage Büchse Schraube Schlüssel Sortiment Í For holder Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих SS.. R/L.. 09 US 4111 GBS 1111 SS 1111 KS 1115 S 4116 SS.. R/L.. 12 US 4221 GBS 1221 SS 1221 KS 1115 S 4226 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 83
