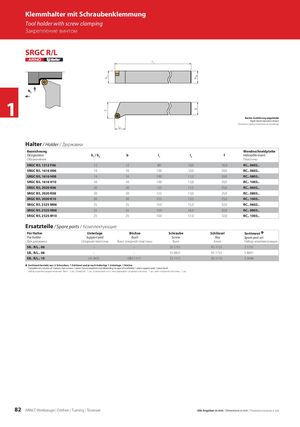

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 82

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SRGC R/L 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины SRGC R/L 1212 F06 12 12 80 10,0 16,0 RC.. 0602.. SRGC R/L 1616 H06 16 16 100 10,0 20,0 RC.. 0602.. SRGC R/L 1616 H08 16 16 100 11,0 20,0 RC.. 0803.. SRGC R/L 1616 H10 16 16 100 12,0 20,0 RC.. 1003.. SRGC R/L 2020 K06 20 20 125 11,5 25,0 RC.. 0602.. SRGC R/L 2020 K08 20 20 125 13,0 25,0 RC.. 0803.. SRGC R/L 2020 K10 20 20 125 13,5 25,0 RC.. 1003.. SRGC R/L 2525 M06 25 25 150 15,0 32,0 RC.. 0602.. SRGC R/L 2525 M08 25 25 150 16,0 32,0 RC.. 0803.. SRGC R/L 2525 M10 25 25 150 17,0 32,0 RC.. 1003.. Ersatzteile / Spare parts / Комплектующие Für Halter Unterlage Büchse Schraube Schlüssel Sortiment Í For holder Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих SR.. R/L.. 06 – – SS 1751 KS 1751 S 1751 SR.. R/L.. 08 – – SS 8831 KS 1751 S 8831 SR.. R/L.. 10 US 3431 GBS 1111 SS 1111 KS 1115 S 3436 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт. 82 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
