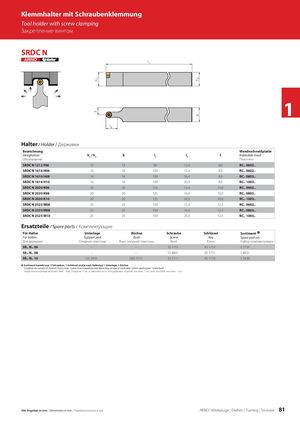

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SRDC N 1 Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины SRDC N 1212 F06 12 12 80 12,4 6,0 RC.. 0602.. SRDC N 1616 H06 16 16 100 12,4 8,0 RC.. 0602.. SRDC N 1616 H08 16 16 100 16,4 8,0 RC.. 0803.. SRDC N 1616 H10 16 16 100 20,3 8,0 RC.. 1003.. SRDC N 2020 K06 20 20 125 12,4 10,0 RC.. 0602.. SRDC N 2020 K08 20 20 125 16,4 10,0 RC.. 0803.. SRDC N 2020 K10 20 20 125 20,3 10,0 RC.. 1003.. SRDC N 2525 M06 25 25 150 12,4 12,5 RC.. 0602.. SRDC N 2525 M08 25 25 150 16,4 12,5 RC.. 0803.. SRDC N 2525 M10 25 25 150 20,3 12,5 RC.. 1003.. Ersatzteile / Spare parts / Комплектующие Für Halter Unterlage Büchse Schraube Schlüssel Sortiment Í For holder Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих SR.. N.. 06 – – SS 1751 KS 1751 S 1751 SR.. N.. 08 – – SS 8831 KS 1751 S 8831 SR.. N.. 10 US 3431 GBS 1111 SS 1111 KS 1115 S 3436 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 81
