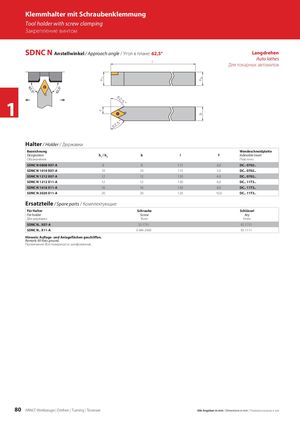

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SDNC N Anstellwinkel / Approach angle / Угол в плане: 62,5° Langdrehen Auto lathes Для токарных автоматов 1 Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l f Indexable insert Обозначение Пластины SDNC N 0808 X07-A 8 8 115 4,0 DC.. 0702.. SDNC N 1010 X07-A 10 10 115 5,0 DC.. 0702.. SDNC N 1212 X07-A 12 12 130 6,0 DC.. 0702.. SDNC N 1212 X11-A 12 12 130 6,0 DC.. 11T3.. SDNC N 1616 X11-A 16 16 130 8,0 DC.. 11T3.. SDNC N 2020 X11-A 20 20 120 10,0 DC.. 11T3.. Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel For holder Screw Key Для державки Винт Ключ SDNC N.. X07-A SS 1751 KS 1751 SDNC N.. X11-A V-M4-2400 KS 1111 Hinweis: Auflage- und Anlageflächen geschliffen. Remark: All flats ground. Примечание: Все поверхности шлифованные. 80 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
