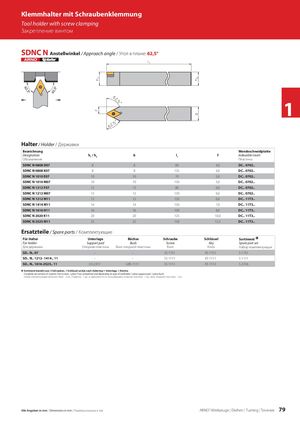

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SDNC N Anstellwinkel / Approach angle / Угол в плане: 62,5° 1 Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 f Indexable insert Обозначение Пластины SDNC N 0808 D07 8 8 60 4,0 DC.. 0702.. SDNC N 0808 K07 8 8 125 4,0 DC.. 0702.. SDNC N 1010 E07 10 10 70 5,0 DC.. 0702.. SDNC N 1010 M07 10 10 150 5,0 DC.. 0702.. SDNC N 1212 F07 12 12 80 6,0 DC.. 0702.. SDNC N 1212 M07 12 12 150 6,0 DC.. 0702.. SDNC N 1212 M11 12 12 150 6,0 DC.. 11T3.. SDNC N 1414 M11 14 14 150 7,0 DC.. 11T3.. SDNC N 1616 H11 16 16 100 8,0 DC.. 11T3.. SDNC N 2020 K11 20 20 125 10,0 DC.. 11T3.. SDNC N 2525 M11 25 25 150 12,5 DC.. 11T3.. Ersatzteile / Spare parts / Комплектующие Für Halter Unterlage Büchse Schraube Schlüssel Sortiment Í For holder Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих SD.. N.. 07 – – SS 1751 KS 1751 S 1751 SD.. N.. 1212- 1414.. 11 – – SS 1111 KS 1111 S 1111 SD.. N.. 1616-2525.. 11 US 2311 GBS 1111 SS 1111 KS 1115 S 2316 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 79
