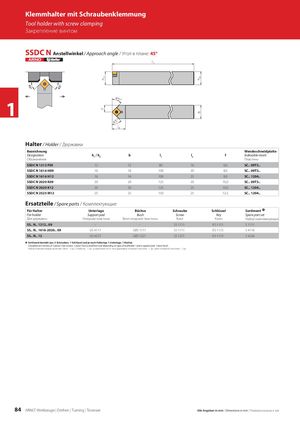

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SSDC N Anstellwinkel / Approach angle / Угол в плане: 45° 1 Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l1 l2 f Indexable insert Обозначение Пластины SSDC N 1212 F09 12 12 80 16 6,0 SC.. 09T3.. SSDC N 1616 H09 16 16 100 20 8,0 SC.. 09T3.. SSDC N 1616 H12 16 16 100 25 8,0 SC.. 1204.. SSDC N 2020 K09 20 20 125 20 10,0 SC.. 09T3.. SSDC N 2020 K12 20 20 125 25 10,0 SC.. 1204.. SSDC N 2525 M12 25 25 150 25 12,5 SC.. 1204.. Ersatzteile / Spare parts / Комплектующие Für Halter Unterlage Büchse Schraube Schlüssel Sortiment Í For holder Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих SS.. N.. 1212.. 09 – – SS 1111 KS 1111 S 1111 SS.. N.. 1616-2020.. 09 US 4111 GBS 1111 SS 1111 KS 1115 S 4116 SS.. N.. 12 US 4221 GBS 1221 SS 1221 KS 1115 S 4226 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт. 84 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
