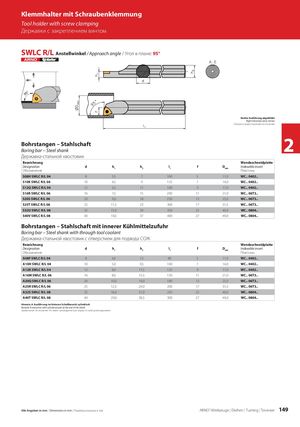

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 149

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SWLC R/L Anstellwinkel / Approach angle / Угол в плане: 95° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Bohrstangen – StahlschaftBoring bar – Steel shank 2 Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 f Dmin Indexable insert Обозначение Пластины S08H SWLC R/L 04 8 3,5 7 100 5 11,0 WC.. 0402.. S10K SWLC R/L 04 10 4,5 9 125 7 14,0 WC.. 0402.. S12Q SWLC R/L 04 12 5,5 11 180 9 17,0 WC.. 0402.. S16R SWLC R/L 06 16 7,5 15 200 11 21,0 WC.. 06T3.. S20S SWLC R/L 06 20 9,0 18 250 13 25,0 WC.. 06T3.. S25T SWLC R/L 06 25 11,5 23 300 17 31,5 WC.. 06T3.. S32U SWLC R/L 08 32 15,0 30 350 22 40,0 WC.. 0804.. S40V SWLC R/L 08 40 18,5 37 400 27 49,0 WC.. 0804.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 f Dmin Indexable insert Обозначение Пластины A08F SWLC R/L 04 8 4,0 7,5 80 5 11,0 WC.. 0402.. A10H SWLC R/L 04 10 5,0 9,5 100 7 14,0 WC.. 0402.. A12K SWLC R/L 04 12 6,0 11,5 125 9 17,0 WC.. 0402.. A16M SWLC R/L 06 16 8,0 15,5 150 11 21,0 WC.. 06T3.. A20Q SWLC R/L 06 20 10,0 19,0 180 13 25,0 WC.. 06T3.. A25R SWLC R/L 06 25 12,5 24,0 200 17 31,5 WC.. 06T3.. A32S SWLC R/L 08 32 16,0 31,0 250 22 40,0 WC.. 0804.. A40T SWLC R/L 08 40 20,0 38,5 300 27 49,0 WC.. 0804.. Hinweis: A-Ausführung im hinteren Schaftbereich zylindrisch Remark: A-execution with cylindrical part at the end of the shank Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 149
