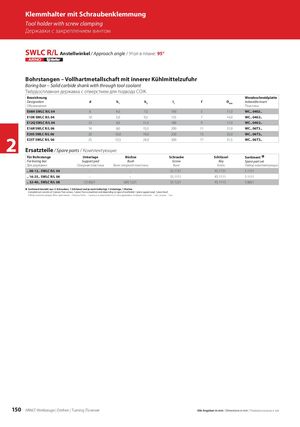

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 150

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SWLC R/L Anstellwinkel / Approach angle / Угол в плане: 95° Bohrstangen – Vollhartmetallschaft mit innerer Kühlmittelzufuhr Boring bar – Solid carbide shank with through tool coolant Твёрдосплавная державка с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 f Dmin Indexable insert Обозначение Пластины E08H SWLC R/L 04 8 4,0 7,5 100 5 11,0 WC.. 0402.. E10K SWLC R/L 04 10 5,0 9,5 125 7 14,0 WC.. 0402.. E12Q SWLC R/L 04 12 6,0 11,5 180 9 17,0 WC.. 0402.. E16R SWLC R/L 06 16 8,0 15,5 200 11 21,0 WC.. 06T3.. E20S SWLC R/L 06 20 10,0 19,0 250 13 25,0 WC.. 06T3.. 2 E25T SWLC R/L 06 25 12,5Ersatzteile / Spare parts / Комплектующие 24,0 300 17 31,5 WC.. 06T3.. Für Bohrstange Unterlage Büchse Schraube Schlüssel Sortiment Í For boring bar Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих .. 08-12.. SWLC R/L 04 – – SS 1751 KS 1751 S 1751 .. 16-25.. SWLC R/L 06 – – SS 1111 KS 1111 S 1111 .. 32-40.. SWLC R/L 08 US 8821 GBS 1221 SS 1221 KS 1115 S 8821 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука и в зависимости от типа державки: опорная пластина - 1 шт., втулка - 1 шт. 150 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
