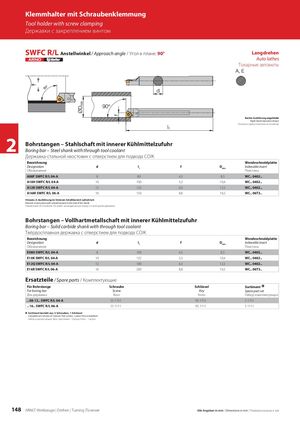

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 148

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SWFC R/L Anstellwinkel / Approach angle / Угол в плане: 90° Langdrehen Auto lathes Токарные автоматы Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – Stahlschaft mit innerer KühlmittelzufuhrBoring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d l1 f Dmin Indexable insert Обозначение Пластины A08F SWFC R/L 04-A 8 80 4,3 8,5 WC.. 0402.. A10H SWFC R/L 04-A 10 100 5,3 10,4 WC.. 0402.. A12K SWFC R/L 04-A 12 125 6,3 12,5 WC.. 0402.. A16M SWFC R/L 06-A 16 150 8,8 16,5 WC.. 06T3.. Hinweis: A-Ausführung im hinteren Schaftbereich zylindrisch Remark: A-execution with cylindrical part at the end of the shank Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки Bohrstangen – Vollhartmetallschaft mit innerer Kühlmittelzufuhr Boring bar – Solid carbide shank with through tool coolant Твёрдосплавная державка с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d l1 f Dmin Indexable insert Обозначение Пластины E08H SWFC R/L 04-A 8 100 4,3 8,5 WC.. 0402.. E10K SWFC R/L 04-A 10 125 5,3 10,4 WC.. 0402.. E12Q SWFC R/L 04-A 12 180 6,3 12,5 WC.. 0402.. E16R SWFC R/L 06-A 16 200 8,8 16,5 WC.. 06T3.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Schraube Schlüssel Sortiment Í For boring bar Screw Key Spare part set Для державки Винт Ключ Набор комплектующих .. 08-12.. SWFC R/L 04-A SS 1751 KS 1751 S 1751 .. 16.. SWFC R/L 06-A SS 1111 KS 1111 S 1111 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука 148 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
