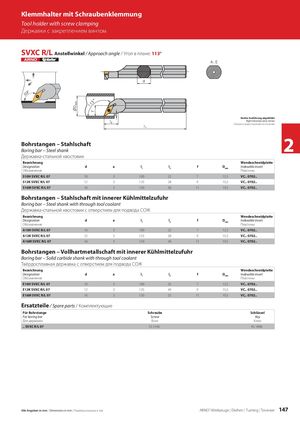

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SVXC R/L Anstellwinkel / Approach angle / Угол в плане: 113° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Bohrstangen – StahlschaftBoring bar – Steel shank 2 Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d a l1 l2 f Dmin Indexable insert Обозначение Пластины S10H SVXC R/L 07 10 3 100 22 7 12,5 VC.. 0702.. S12K SVXC R/L 07 12 3 125 28 9 15,5 VC.. 0702.. S16M SVXC R/L 07 16 3 150 36 11 19,5 VC.. 0702.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d a l1 l2 f Dmin Indexable insert Обозначение Пластины A10H SVXC R/L 07 10 3 100 22 7 12,5 VC.. 0702.. A12K SVXC R/L 07 12 3 125 28 9 15,5 VC.. 0702.. A16M SVXC R/L 07 16 3 150 36 11 19,5 VC.. 0702.. Bohrstangen – Vollhartmetallschaft mit innerer Kühlmittelzufuhr Boring bar – Solid carbide shank with through tool coolant Твёрдосплавная державка с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d a l1 l2 f Dmin Indexable insert Обозначение Пластины E10H SVXC R/L 07 10 3 100 32 7 12,5 VC.. 0702.. E12K SVXC R/L 07 12 3 125 40 9 15,5 VC.. 0702.. E16M SVXC R/L 07 16 3 150 55 11 19,5 VC.. 0702.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Schraube Schlüssel For boring bar Screw Key Для державки Винт Ключ .. SVXC R/L 07 SS 5140 KS 1886 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 147
