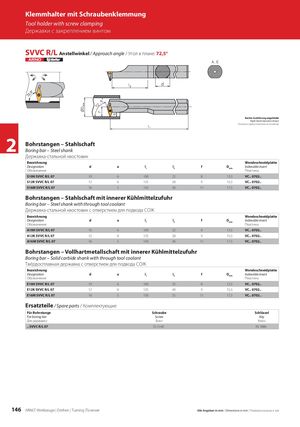

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 146

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SVVC R/L Anstellwinkel / Approach angle / Угол в плане: 72,5° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – StahlschaftBoring bar – Steel shank Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d a l1 l2 f Dmin Indexable insert Обозначение Пластины S10H SVVC R/L 07 10 6 100 22 8 13,5 VC.. 0702.. S12K SVVC R/L 07 12 6 125 28 9 15,5 VC.. 0702.. S16M SVVC R/L 07 16 5 150 36 11 17,5 VC.. 0702.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d a l1 l2 f Dmin Indexable insert Обозначение Пластины A10H SVVC R/L 07 10 6 100 22 8 13,5 VC.. 0702.. A12K SVVC R/L 07 12 6 125 28 9 15,5 VC.. 0702.. A16M SVVC R/L 07 16 5 150 36 11 17,5 VC.. 0702.. Bohrstangen – Vollhartmetallschaft mit innerer Kühlmittelzufuhr Boring bar – Solid carbide shank with through tool coolant Твёрдосплавная державка с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d a l1 l2 f Dmin Indexable insert Обозначение Пластины E10H SVVC R/L 07 10 6 100 32 8 13,5 VC.. 0702.. E12K SVVC R/L 07 12 6 125 40 9 15,5 VC.. 0702.. E16M SVVC R/L 07 16 5 150 55 11 17,5 VC.. 0702.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Schraube Schlüssel For boring bar Screw Key Для державки Винт Ключ .. SVVC R/L 07 SS 5140 KS 1886 146 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
