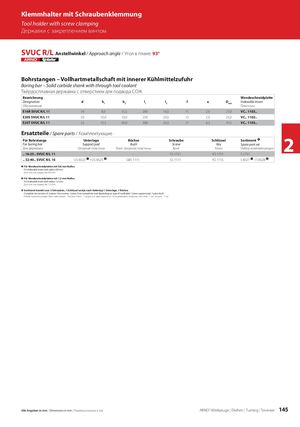

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SVUC R/L Anstellwinkel / Approach angle / Угол в плане: 93° Bohrstangen – Vollhartmetallschaft mit innerer Kühlmittelzufuhr Boring bar – Solid carbide shank with through tool coolant Твёрдосплавная державка с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f a Dmin Indexable insert Обозначение Пластины E16R SVUC R/L 11 16 8,0 15,5 200 16,5 11 2,9 21,0 VC.. 1103.. E20S SVUC R/L 11 20 10,0 19,0 250 20,5 13 2,9 25,0 VC.. 1103.. E25T SVUC R/L 11 25 12,5 24,0 300 25,5 17 4,3 31,5 VC.. 1103.. Ersatzteile / Spare parts / Комплектующие Für BohrstangeFor boring barДля державки Unterlage Büchse SchraubeSupport padBushScrewОпорная пластинаВинт опорной пластиныВинтSchlüsselKeyКлючSortiment ÍSpare part setНабор комплектующих2 .. 16-25.. SVUC R/L 11 – – SS 1751 KS 1751 S 1751 .. 32-40.. SVUC R/L 16 US 6522 Ê / US 6523 Ë GBS 1111 SS 1111 KS 1115 S 6527 Ê / S 6528 Ë Ê Für Wendeschneidplatten mit 0,8 mm Radius For indexable insert with radius 0.8 mm Для пластин радиусом 0,8 mm Ë Für Wendeschneidplatten mit 1,2 mm Radius For indexable insert with radius 1.2 mm Для пластин радиусом 1,2 mm Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука и в зависимости от типа державки: опорная пластина - 1 шт., втулка - 1 шт. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 145
