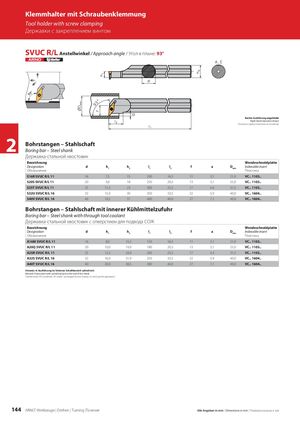

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SVUC R/L Anstellwinkel / Approach angle / Угол в плане: 93° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – StahlschaftBoring bar – Steel shank Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f a Dmin Indexable insert Обозначение Пластины S16R SVUC R/L 11 16 7,5 15 200 16,5 11 3,1 21,0 VC.. 1103.. S20S SVUC R/L 11 20 9,0 18 250 20,5 13 3,1 25,0 VC.. 1103.. S25T SVUC R/L 11 25 11,5 23 300 25,5 17 4,4 31,5 VC.. 1103.. S32U SVUC R/L 16 32 15,0 30 350 33,5 22 5,9 40,0 VC.. 1604.. S40V SVUC R/L 16 40 18,5 37 400 40,0 27 7,1 49,0 VC.. 1604.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h h l l f a D Indexable insert 1 2 1 2 min Обозначение Пластины A16M SVUC R/L 11 16 8,0 15,5 150 16,5 11 3,1 21,0 VC.. 1103.. A20Q SVUC R/L 11 20 10,0 19,0 180 20,5 13 3,1 25,0 VC.. 1103.. A25R SVUC R/L 11 25 12,5 24,0 200 25,5 17 4,3 31,5 VC.. 1103.. A32S SVUC R/L 16 32 16,0 31,0 250 33,5 22 5,9 40,0 VC.. 1604.. A40T SVUC R/L 16 40 20,0 38,5 300 40,0 27 7,1 49,0 VC.. 1604.. Hinweis: A-Ausführung im hinteren Schaftbereich zylindrisch Remark: A-execution with cylindrical part at the end of the shank Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки 144 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
