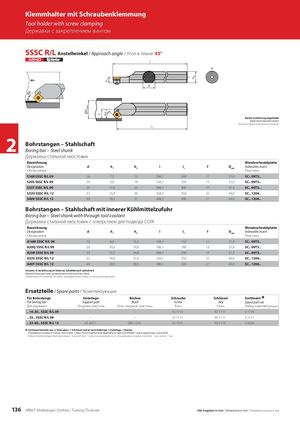

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 136

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SSSC R/L Anstellwinkel / Approach angle / Угол в плане: 45° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – StahlschaftBoring bar – Steel shank Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l l1 f Dmin Indexable insert Обозначение Пластины S16R SSSC R/L 09 16 7,5 15 206,1 200 11 21,0 SC.. 09T3.. S20S SSSC R/L 09 20 9,0 18 256,1 250 13 25,0 SC.. 09T3.. S25T SSSC R/L 09 25 11,5 23 306,1 300 17 31,5 SC.. 09T3.. S32U SSSC R/L 12 32 15,0 30 358,3 350 22 40,0 SC.. 1204.. S40V SSSC R/L 12 40 18,5 37 408,3 400 27 49,0 SC.. 1204.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h h l l f D Indexable insert 1 2 1 min Обозначение Пластины A16M SSSC R/L 09 16 8,0 15,5 156,1 150 11 21,0 SC.. 09T3.. A20Q SSSC R/L 09 20 10,0 19,0 186,1 180 13 25,0 SC.. 09T3.. A25R SSSC R/L 09 25 12,5 24,0 206,1 200 17 31,5 SC.. 09T3.. A32S SSSC R/L 12 32 16,0 31,0 256,1 250 22 40,0 SC.. 1204.. A40T SSSC R/L 12 40 20,0 38,5 306,1 300 27 49,0 SC.. 1204.. Hinweis: A-Ausführung im hinteren Schaftbereich zylindrisch Remark: A-execution with cylindrical part at the end of the shank Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки Ersatzteile / Spare parts / Комплектующие Für Bohrstange Unterlage Büchse Schraube Schlüssel Sortiment Í For boring bar Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих .. 16-20.. SSSC R/L 09 – – SS 1114 KS 1111 S 1114 .. 25.. SSSC R/L 09 – – SS 1111 KS 1111 S 1111 .. 32-40.. SSSC R/L 12 US 4221 GBS 1221 SS 1221 KS 1115 S 4226 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука и в зависимости от типа державки: опорная пластина - 1 шт., втулка - 1 шт. 136 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
