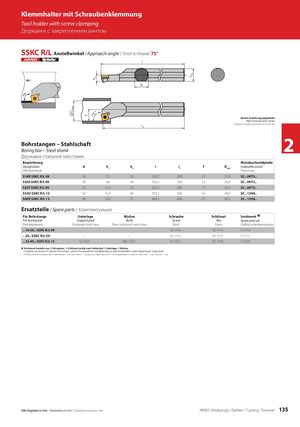

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SSKC R/L Anstellwinkel / Approach angle / Угол в плане: 75° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Bohrstangen – StahlschaftBoring bar – Steel shank 2 Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l l1 f Dmin Indexable insert Обозначение Пластины S16R SSKC R/L 09 16 7,5 15 202,2 200 11 21,0 SC.. 09T3.. S20S SSKC R/L 09 20 9,0 18 252,2 250 13 25,0 SC.. 09T3.. S25T SSKC R/L 09 25 11,5 23 302,2 300 17 31,5 SC.. 09T3.. S32U SSKC R/L 12 32 15,0 30 353,1 350 22 40,0 SC.. 1204.. S40V SSKC R/L 12 40 18,5 37 403,1 400 27 49,0 SC.. 1204.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Unterlage Büchse Schraube Schlüssel Sortiment Í For boring bar Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих .. 16-20.. SSKC R/L 09 – – SS 1114 KS 1111 S 1114 .. 25.. SSKC R/L 09 – – SS 1111 KS 1111 S 1111 .. 32-40.. SSKC R/L 12 US 4221 GBS 1221 SS 1221 KS 1115 S 4226 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука и в зависимости от типа державки: опорная пластина - 1 шт., втулка - 1 шт. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 135
