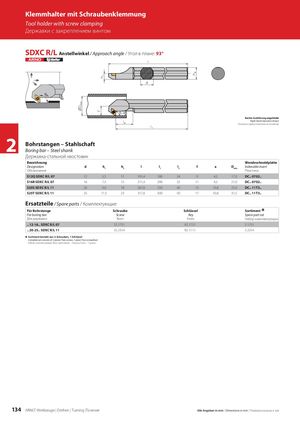

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SDXC R/L Anstellwinkel / Approach angle / Угол в плане: 93° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – StahlschaftBoring bar – Steel shank Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l l1 l2 f a Dmin Indexable insert Обозначение Пластины S12Q SDXC R/L 07 12 5,5 11 191,4 180 24 9 4,5 17,0 DC.. 0702.. S16R SDXC R/L 07 16 7,5 15 211,4 200 32 11 4,5 21,0 DC.. 0702.. S20S SDXC R/L 11 20 9,0 18 267,6 250 40 13 10,8 25,0 DC.. 11T3.. S25T SDXC R/L 11 25 11,5 23 317,6 300 50 17 10,8 31,5 DC.. 11T3.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Schraube Schlüssel Sortiment Í For boring bar Screw Key Spare part set Для державки Винт Ключ Набор комплектующих .. 12-16.. SDXC R/L 07 SS 1751 KS 1751 S 1751 .. 20-25.. SDXC R/L 11 SS 2314 KS 1111 S 2314 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука 134 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
