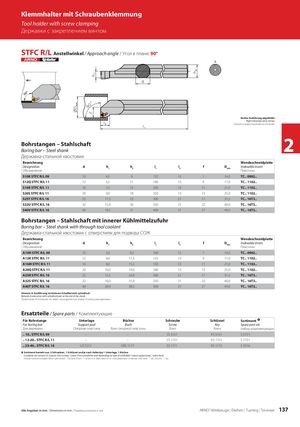

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 137

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом STFC R/L Anstellwinkel / Approach angle / Угол в плане: 90° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Bohrstangen – StahlschaftBoring bar – Steel shank 2 Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f Dmin Indexable insert Обозначение Пластины S10K STFC R/L 09 10 4,5 9 125 12 7 14,0 TC.. 0902.. S12Q STFC R/L 11 12 5,5 11 180 13 9 17,0 TC.. 1102.. S16R STFC R/L 11 16 7,5 15 200 13 11 21,0 TC.. 1102.. S20S STFC R/L 11 20 9,0 18 250 13 13 25,0 TC.. 1102.. S25T STFC R/L 16 25 11,5 23 300 21 17 31,5 TC.. 16T3.. S32U STFC R/L 16 32 15,0 30 350 21 22 40,0 TC.. 16T3.. S40V STFC R/L 16 40 18,5 37 400 21 27 49,0 TC.. 16T3.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f Dmin Indexable insert Обозначение Пластины A10H STFC R/L 09 10 5,0 9,5 100 12 7 14,0 TC.. 0902.. A12K STFC R/L 11 12 6,0 11,5 125 13 9 17,0 TC.. 1102.. A16M STFC R/L 11 16 8,0 15,5 150 13 11 21,0 TC.. 1102.. A20Q STFC R/L 11 20 10,0 19,0 180 13 13 25,0 TC.. 1102.. A25R STFC R/L 16 25 12,5 24,0 200 21 17 31,5 TC.. 16T3.. A32S STFC R/L 16 32 16,0 31,0 250 21 22 40,0 TC.. 16T3.. A40T STFC R/L 16 40 20,0 38,5 300 21 27 49,0 TC.. 16T3.. Hinweis: A-Ausführung im hinteren Schaftbereich zylindrisch Remark: A-execution with cylindrical part at the end of the shank Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки Ersatzteile / Spare parts / Комплектующие Für Bohrstange Unterlage Büchse Schraube Schlüssel Sortiment Í For boring bar Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих .. 10.. STFC R/L 09 – – SS 5151 KS 5151 S 5151 .. 12-20.. STFC R/L 11 – – SS 1751 KS 1751 S 1751 .. 25-40.. STFC R/L 16 US 5511 GBS 1111 SS 1111 KS 1115 S 5516 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука и в зависимости от типа державки: опорная пластина - 1 шт., втулка - 1 шт. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 137
