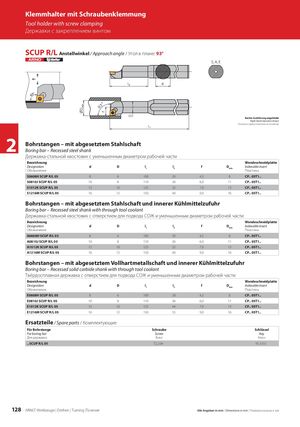

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SCUP R/L Anstellwinkel / Approach angle / Угол в плане: 93° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – mit abgesetztem StahlschaftBoring bar – Recessed steel shank Державка-стальной хвостовик с уменьшенным диаметром рабочей части Bezeichnung Wendeschneidplatte Designation d D l1 l2 f Dmin Indexable insert Обозначение Пластины S0608H SCUP R/L 05 8 6 100 20 4,5 8 CP.. 05T1.. S0810J SCUP R/L 05 10 8 110 26 6,0 11 CP.. 05T1.. S1012K SCUP R/L 05 12 10 125 32 7,0 13 CP.. 05T1.. S1216M SCUP R/L 05 16 12 150 40 9,0 16 CP.. 05T1.. Bohrstangen – mit abgesetztem Stahlschaft und innerer Kühlmittelzufuhr Boring bar – Recessed steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ и уменьшенным диаметром рабочей части Bezeichnung Wendeschneidplatte Designation d D l1 l2 f Dmin Indexable insert Обозначение Пластины A0608H SCUP R/L 05 8 6 100 20 4,5 8 CP.. 05T1.. A0810J SCUP R/L 05 10 8 110 26 6,0 11 CP.. 05T1.. A1012K SCUP R/L 05 12 10 125 32 7,0 13 CP.. 05T1.. A1216M SCUP R/L 05 16 12 150 40 9,0 16 CP.. 05T1.. Bohrstangen – mit abgesetztem Vollhartmetallschaft und innerer Kühlmittelzufuhr Boring bar – Recessed solid carbide shank with through tool coolant Твёрдосплавная державка с отверстием для подвода СОЖ и уменьшенным диаметром рабочей части Bezeichnung Wendeschneidplatte Designation d D l1 l2 f Dmin Indexable insert Обозначение Пластины E0608H SCUP R/L 05 8 6 100 28 4,5 8 CP.. 05T1.. E0810J SCUP R/L 05 10 8 110 36 6,0 11 CP.. 05T1.. E1012K SCUP R/L 05 12 10 125 44 7,0 13 CP.. 05T1.. E1216M SCUP R/L 05 16 12 150 55 9,0 16 CP.. 05T1.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Schraube Schlüssel For boring bar Screw Key Для державки Винт Ключ .. SCUP R/L 05 T2,2.04 KS 5151 128 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
