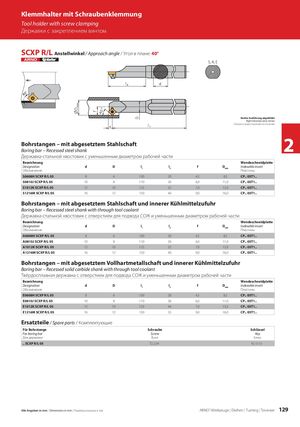

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 129

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SCXP R/L Anstellwinkel / Approach angle / Угол в плане: 40° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Bohrstangen – mit abgesetztem StahlschaftBoring bar – Recessed steel shank 2 Державка-стальной хвостовик с уменьшенным диаметром рабочей части Bezeichnung Wendeschneidplatte Designation d D l1 l2 f Dmin Indexable insert Обозначение Пластины S0608H SCXP R/L 05 8 6 100 20 4,5 8,5 CP.. 05T1.. S0810J SCXP R/L 05 10 8 110 26 6,0 11,0 CP.. 05T1.. S1012K SCXP R/L 05 12 10 125 32 7,0 13,0 CP.. 05T1.. S1216M SCXP R/L 05 16 12 150 40 9,0 16,0 CP.. 05T1.. Bohrstangen – mit abgesetztem Stahlschaft und innerer Kühlmittelzufuhr Boring bar – Recessed steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ и уменьшенным диаметром рабочей части Bezeichnung Wendeschneidplatte Designation d D l1 l2 f Dmin Indexable insert Обозначение Пластины A0608H SCXP R/L 05 8 6 100 20 4,5 8,5 CP.. 05T1.. A0810J SCXP R/L 05 10 8 110 26 6,0 11,0 CP.. 05T1.. A1012K SCXP R/L 05 12 10 125 32 7,0 13,0 CP.. 05T1.. A1216M SCXP R/L 05 16 12 150 40 9,0 16,0 CP.. 05T1.. Bohrstangen – mit abgesetztem Vollhartmetallschaft und innerer Kühlmittelzufuhr Boring bar – Recessed solid carbide shank with through tool coolant Твёрдосплавная державка с отверстием для подвода СОЖ и уменьшенным диаметром рабочей части Bezeichnung Wendeschneidplatte Designation d D l1 l2 f Dmin Indexable insert Обозначение Пластины E0608H SCXP R/L 05 8 6 100 28 4,5 8,5 CP.. 05T1.. E0810J SCXP R/L 05 10 8 110 36 6,0 11,0 CP.. 05T1.. E1012K SCXP R/L 05 12 10 125 44 7,0 13,0 CP.. 05T1.. E1216M SCXP R/L 05 16 12 150 55 9,0 16,0 CP.. 05T1.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Schraube Schlüssel For boring bar Screw Key Для державки Винт Ключ .. SCXP R/L 05 T2,2.04 KS 5151 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 129
