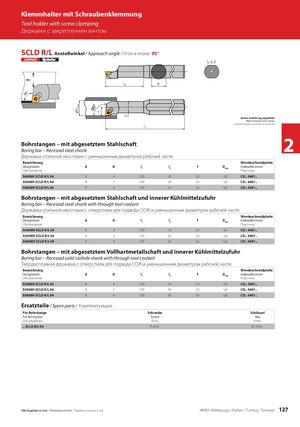

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 127

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SCLD R/L Anstellwinkel / Approach angle / Угол в плане: 95° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Bohrstangen – mit abgesetztem StahlschaftBoring bar – Recessed steel shank 2 Державка-стальной хвостовик с уменьшенным диаметром рабочей части Bezeichnung Wendeschneidplatte Designation d D l1 l2 f Dmin Indexable insert Обозначение Пластины S0408H SCLD R/L 04 8 4 100 16 2,4 4,8 CD.. 0401.. S0508H SCLD R/L 04 8 5 100 20 2,9 5,8 CD.. 0401.. S0608H SCLD R/L 04 8 6 100 24 3,4 6,8 CD.. 0401.. Bohrstangen – mit abgesetztem Stahlschaft und innerer Kühlmittelzufuhr Boring bar – Recessed steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ и уменьшенным диаметром рабочей части Bezeichnung Wendeschneidplatte Designation d D l1 l2 f Dmin Indexable insert Обозначение Пластины A0408H SCLD R/L 04 8 4 100 16 2,4 4,8 CD.. 0401.. A0508H SCLD R/L 04 8 5 100 20 2,9 5,8 CD.. 0401.. A0608H SCLD R/L 04 8 6 100 24 3,4 6,8 CD.. 0401.. Bohrstangen – mit abgesetztem Vollhartmetallschaft und innerer Kühlmittelzufuhr Boring bar – Recessed solid carbide shank with through tool coolant Твёрдосплавная державка с отверстием для подвода СОЖ и уменьшенным диаметром рабочей части Bezeichnung Wendeschneidplatte Designation d D l1 l2 f Dmin Indexable insert Обозначение Пластины E0408H SCLD R/L 04 8 4 100 24 2,4 4,8 CD.. 0401.. E0508H SCLD R/L 04 8 5 100 30 2,9 5,8 CD.. 0401.. E0608H SCLD R/L 04 8 6 100 36 3,4 6,8 CD.. 0401.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Schraube Schlüssel For boring bar Screw Key Для державки Винт Ключ .. SCLD R/L 04 T1,8.03 KS 2505 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 127
