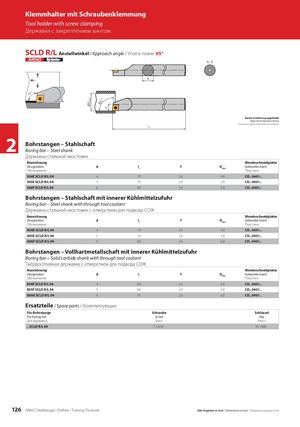

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SCLD R/L Anstellwinkel / Approach angle / Угол в плане: 95° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – StahlschaftBoring bar – Steel shank Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d l1 f Dmin Indexable insert Обозначение Пластины S04E SCLD R/L 04 4 70 2,4 4,8 CD.. 0401.. S05E SCLD R/L 04 5 70 2,9 5,8 CD.. 0401.. S06F SCLD R/L 04 6 80 3,4 6,8 CD.. 0401.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d l1 f Dmin Indexable insert Обозначение Пластины A04E SCLD R/L 04 4 70 2,4 4,8 CD.. 0401.. A05E SCLD R/L 04 5 70 2,9 5,8 CD.. 0401.. A06F SCLD R/L 04 6 80 3,4 6,8 CD.. 0401.. Bohrstangen – Vollhartmetallschaft mit innerer Kühlmittelzufuhr Boring bar – Solid carbide shank with through tool coolant Твёрдосплавная державка с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d l1 f Dmin Indexable insert Обозначение Пластины E04F SCLD R/L 04 4 80 2,4 4,8 CD.. 0401.. E05F SCLD R/L 04 5 80 2,9 5,8 CD.. 0401.. E06G SCLD R/L 04 6 95 3,4 6,8 CD.. 0401.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Schraube Schlüssel For boring bar Screw Key Для державки Винт Ключ .. SCLD R/L 04 T 1,8.03 KS 1886 126 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
