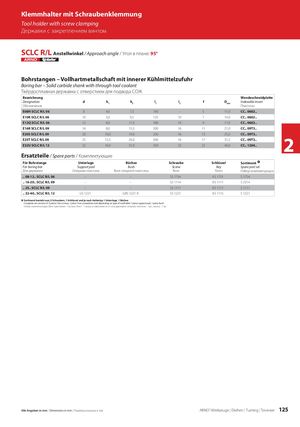

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 125

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SCLC R/L Anstellwinkel / Approach angle / Угол в плане: 95° Bohrstangen – Vollhartmetallschaft mit innerer Kühlmittelzufuhr Boring bar – Solid carbide shank with through tool coolant Твёрдосплавная державка с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f Dmin Indexable insert Обозначение Пластины E08H SCLC R/L 06 8 4,0 7,5 100 – 5 11,0 CC.. 0602.. E10K SCLC R/L 06 10 5,0 9,5 125 10 7 14,0 CC.. 0602.. E12Q SCLC R/L 06 12 6,0 11,5 180 10 9 17,0 CC.. 0602.. E16R SCLC R/L 09 16 8,0 15,5 200 16 11 21,0 CC.. 09T3.. E20S SCLC R/L 09 20 10,0 19,0 250 16 13 25,0 CC.. 09T3.. E25T SCLC R/L 09E32U SCLC R/L 12 25 12,5 24,0 300 16 17 31,5 CC.. 09T3..3216,031,0350222240,0CC.. 1204..2 Ersatzteile / Spare parts / Комплектующие Für Bohrstange Unterlage Büchse Schraube Schlüssel Sortiment Í For boring bar Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих .. 08-12.. SCLC R/L 06 – – SS 1754 KS 1751 S 1754 .. 16-20.. SCLC R/L 09 – – SS 1114 KS 1111 S 2314 .. 25.. SCLC R/L 09 – – SS 1111 KS 1111 S 1111 .. 32-40.. SCLC R/L 12 US 1221 GBS 1221-K SS 1221 KS 1115 S 1221 Í Sortiment besteht aus:,3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука, в зависимости от типа державки: опорная пластина - 1шт., втулка - 1 шт. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 125
