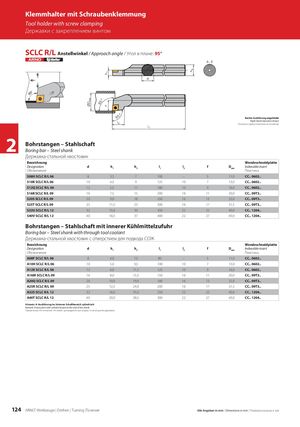

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SCLC R/L Anstellwinkel / Approach angle / Угол в плане: 95° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – StahlschaftBoring bar – Steel shank Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f Dmin Indexable insert Обозначение Пластины S08H SCLC R/L 06 8 3,5 7 100 – 5 11,0 CC.. 0602.. S10K SCLC R/L 06 10 4,5 9 125 10 7 13,0 CC.. 0602.. S12Q SCLC R/L 06 12 5,5 11 180 10 9 16,0 CC.. 0602.. S16R SCLC R/L 09 16 7,5 15 200 16 11 20,0 CC.. 09T3.. S20S SCLC R/L 09 20 9,0 18 250 16 13 25,0 CC.. 09T3.. S25T SCLC R/L 09 25 11,5 23 300 16 17 31,5 CC.. 09T3.. S32U SCLC R/L 12 32 15,0 30 350 22 22 40,0 CC.. 1204.. S40V SCLC R/L 12 40 18,5 37 400 22 27 49,0 CC.. 1204.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f Dmin Indexable insert Обозначение Пластины A08F SCLC R/L 06 8 4,0 7,5 80 – 5 11,0 CC.. 0602.. A10H SCLC R/L 06 10 5,0 9,5 100 10 7 13,0 CC.. 0602.. A12K SCLC R/L 06 12 6,0 11,5 125 10 9 16,0 CC.. 0602.. A16M SCLC R/L 09 16 8,0 15,5 150 16 11 20,0 CC.. 09T3.. A20Q SCLC R/L 09 20 10,0 19,0 180 16 13 25,0 CC.. 09T3.. A25R SCLC R/L 09 25 12,5 24,0 200 16 17 31,5 CC.. 09T3.. A32S SCLC R/L 12 32 16,0 31,0 250 22 22 40,0 CC.. 1204.. A40T SCLC R/L 12 40 20,0 38,5 300 22 27 49,0 CC.. 1204.. Hinweis: A-Ausführung im hinteren Schaftbereich zylindrisch Remark: A-execution with cylindrical part at the end of the shank Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки 124 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
