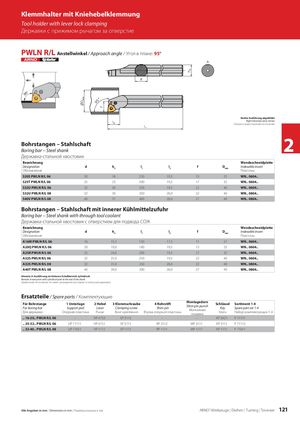

Klemmhalter mit Kniehebelklemmung Tool holder with lever lock clamping Державки с прижимом рычагом за отверстие PWLN R/L Anstellwinkel / Approach angle / Угол в плане: 95° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Bohrstangen – StahlschaftBoring bar – Steel shank 2 Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h2 l1 l2 f Dmin Indexable insert Обозначение Пластины S20S PWLN R/L 06 20 18 250 19,5 13 25 WN.. 0604.. S25T PWLN R/L 06 25 23 300 19,5 17 32 WN.. 0604.. S32U PWLN R/L 06 32 30 350 19,5 22 40 WN.. 0604.. S32U PWLN R/L 08 32 30 350 26,0 22 40 WN.. 0804.. S40V PWLN R/L 08 40 37 400 26,0 27 49 WN.. 0804.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h l l f D Indexable insert 2 1 2 min Обозначение Пластины A16M PWLN R/L 06 16 15,5 150 17,5 11 21 WN.. 0604.. A20Q PWLN R/L 06 20 19,0 180 19,5 13 25 WN.. 0604.. A25R PWLN R/L 06 25 24,0 200 19,5 17 32 WN.. 0604.. A32S PWLN R/L 06 32 31,0 250 19,5 22 40 WN.. 0604.. A32S PWLN R/L 08 32 31,0 250 26,0 22 40 WN.. 0804.. A40T PWLN R/L 08 40 39,0 300 26,0 27 49 WN.. 0804.. Hinweis: A-Ausführung im hinteren Schaftbereich zylindrisch Remark: A-execution with cylindrical part at the end of the shank Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки Ersatzteile / Spare parts / Комплектующие Für BohrstangeFor boring barДля державки1 Unterlage 2 HebelSupport padLeverОпорная пластинаРычаг3 Klemmschraube4 RohrstiftClamping screwShim pinВинт крепленияВтулка опорной пластиныMontagedornShim pin punchМонтажнаяоправкаSchlüsselSortiment 1-4KeySpare part set 1-4КлючНабор комплектующих 1-4 .. 16-20.. PWLN R/L 06 – HP 4753 SP 3113 – – KP 3421 P 71111 .. 25-32.. PWLN R/L 06 UP 71111 HP 4751 SP 3111 RP 3112 MP 3111 KP 3111 P 71112 .. 32-40.. PWLN R/L 08 UP 71011 HP 1111 SP 1111 RP 1111 MP 1111 KP 1111 P 71011 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 121
